Diseño, fabricación e instalación de control de iluminación
El salón cambia de escena con un botón
Que el salón cambie de escena con un botón
Tableros de dimmers digitales montados sobre riel DIN, con keypads de escenas para la operación diaria y un nodo central que administra el control por red. El personal aprieta un botón y el salón cambia de escena; nadie tiene que entender el sistema.
La electrónica está pensada para durar y para repararse en el lugar: los triacs de la etapa de potencia se reemplazan con un destornillador, y cada dimmer tiene su llave de puenteo «dimmer / directo» por si hay que dejar una línea funcionando mientras se resuelve otra cosa.
Tecnologías de iluminación
Lo que tenemos disponible para resolver un proyecto. No es una tienda: el equipo se define después de medir, y muchas veces la respuesta es fabricar algo que no está acá.
Coordinemos una prueba de escenas
Llave en mano, desde el anteproyecto hasta la puesta en marcha
Fabricamos lo que instalamos: el soporte lo da la misma fábrica que hizo los equipos.

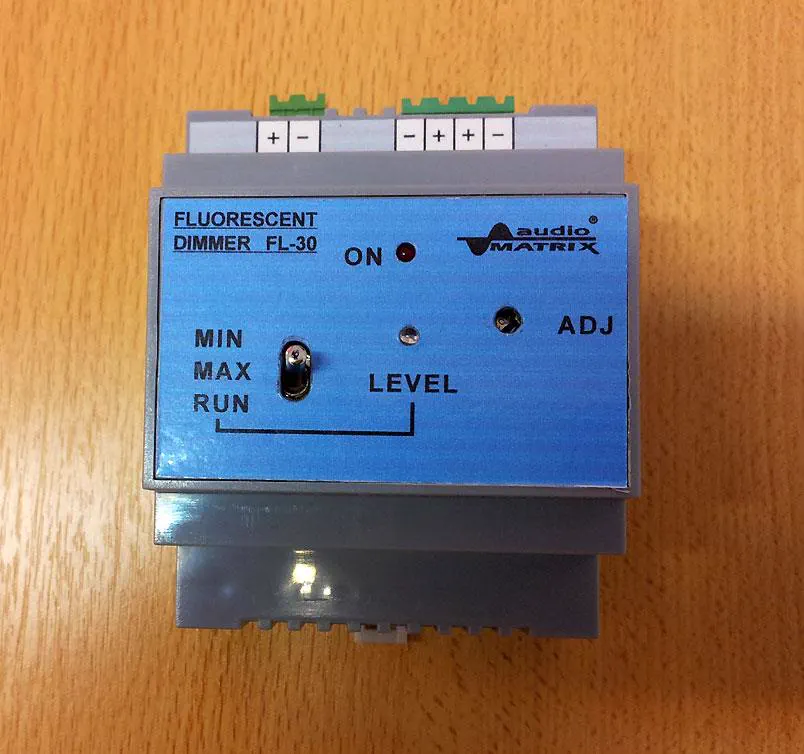

Dimmer para balastos fluorescentes con control 0-10 Vcc (FL-30)
CTL 0-10V¨ DESDE EL PRECESADOR CON POLARIDAD.
LLAVE SELECTORA DE 3 POSICIONES ´MIN¨, ´MAX¨ Y ¨RUN¨.
PRESET ¨ADJ¨ REGULA BALASTO A 5V.
LED ¨LEVEL¨ INDICADOR DE NIVEL DE DIMERIZADO.
MANEJA HASTA 30 TUBOS.

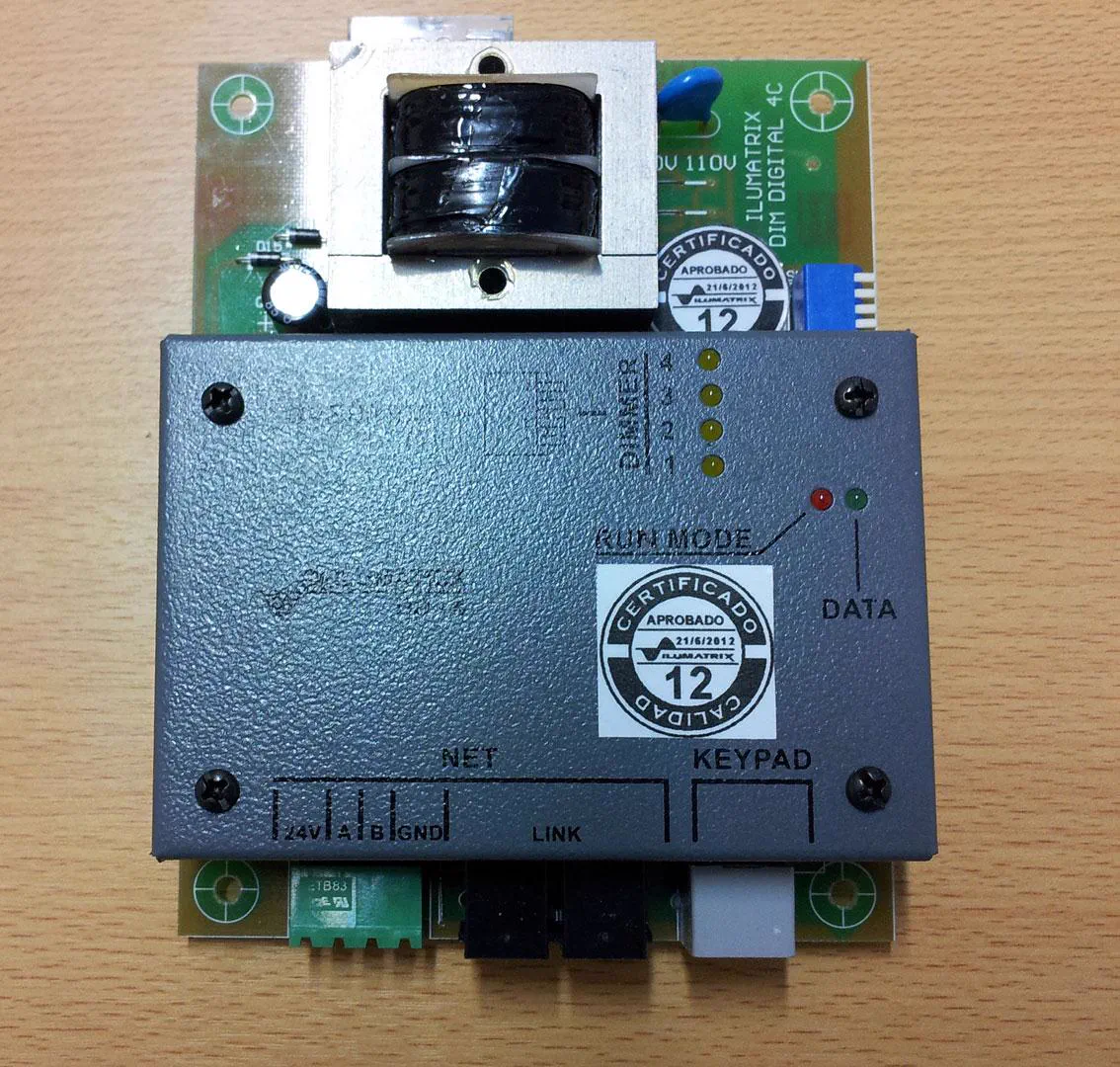

Dimmers
"Cuatro dimmers de 6 A de capacidad de corriente cada uno, controlados digitalmente. Borneras robustas de entrada y salida, Monofásico".

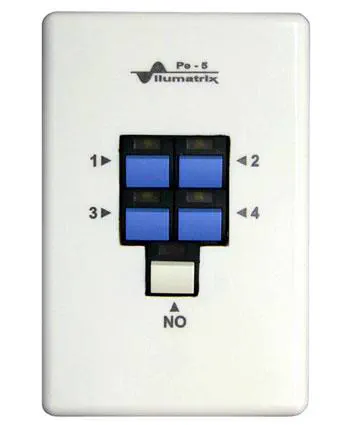

Key pad de control de 4 escenas y apagado
Key pad de control de 4 escenas de iluminación y apagado con indicación luminosa a leds

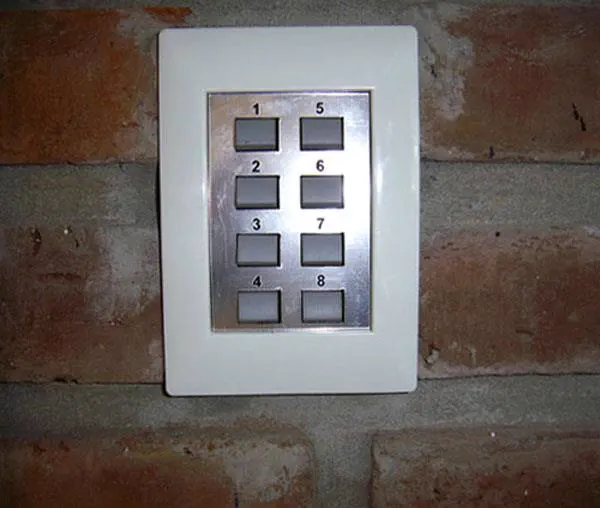

Key pad de control de 8 escenas de iluminación
Key pad de control de escenas de iluminación

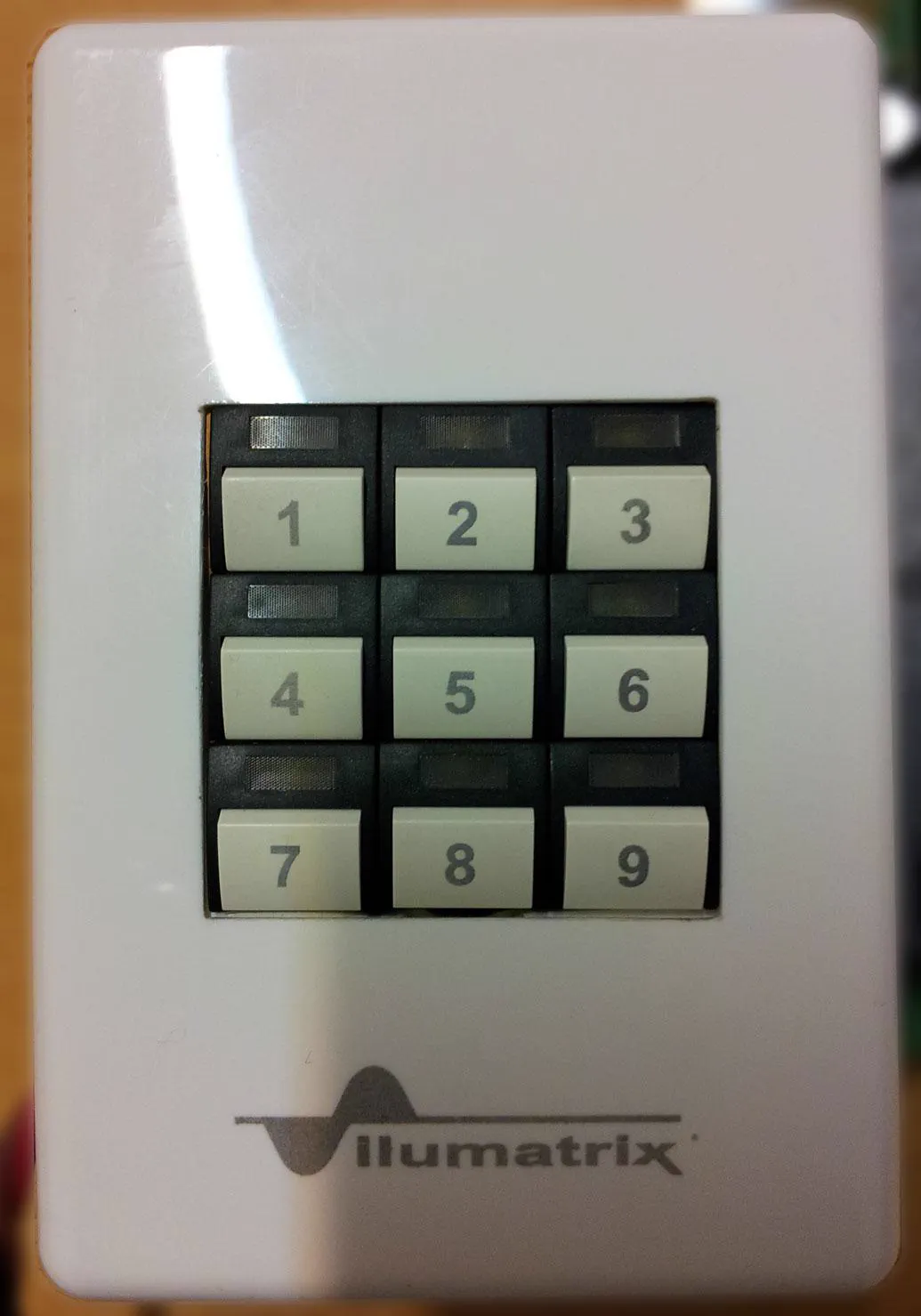

keypad
"Keypad de nueve escenas, con iluminación de la escena activa. Pueden colocarse varias unidades para controlar un mismo recinto desde lugares diferentes".

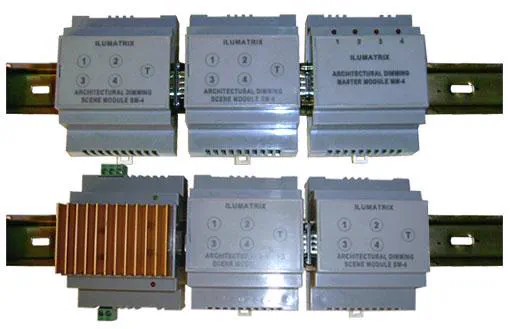

Modulos Arquitecturales
Modulos arquitecturales.
de Dimmers y control de iluminación para riel din. En potencias de 1 y 2 Kva, incandescentes, fluorescentes u on/off.
Módulos para Dimmers Incandescentes.
Aptos para cargas de filamento, incluyendo dicroicas con transformador mecánico.
En dos versiones: 5A (4U.DIN) y 10A (8U.DIN)
Para señal de control de 0-10 V.
Curva de transferencia cuadrática.
Compensación por variaciones de tensión de línea.
Conexionado por medio de borneras.
Enchufables.
Para montaje en tableros estándar norma DIN.
Testigos luminosos de fase de entrada y salida.
Robustez comprobada.
Módulos de Dimmers Fluorescentes

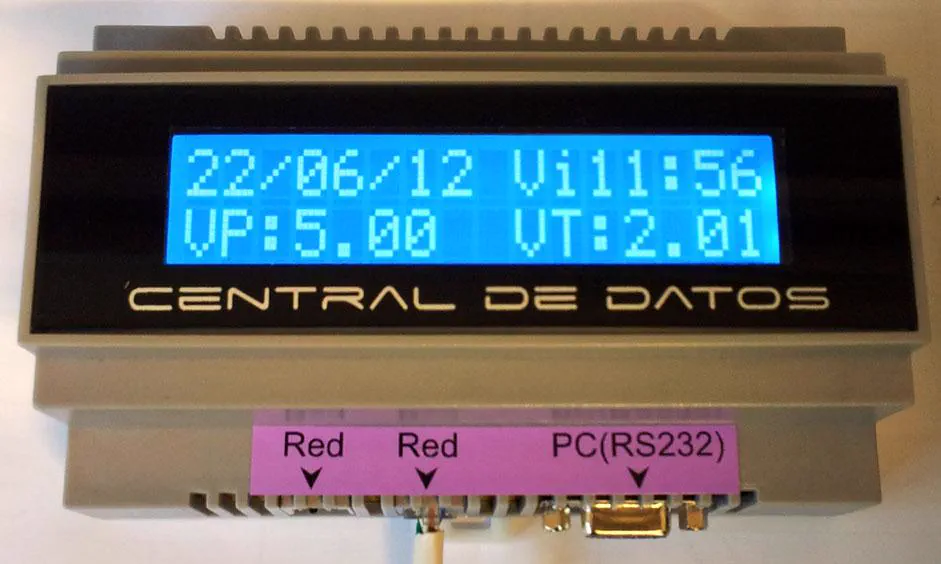

Nodo central
"Nodo central administrador de dispositivos. Comunicación con el resto del sistema por medio de red de datos y con la PC vía RS-232".

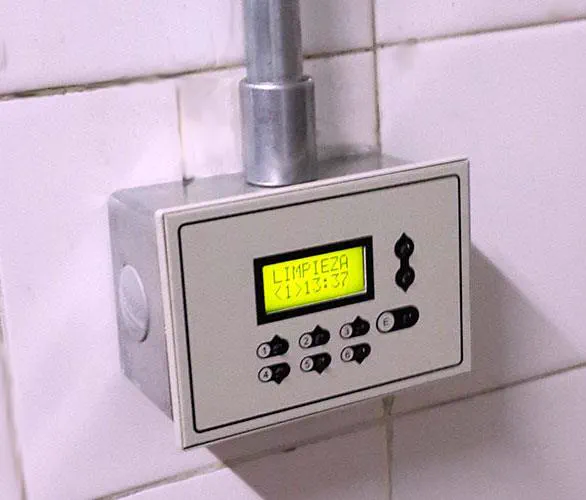

Keypad DMX de 250 canales y 6 escenas

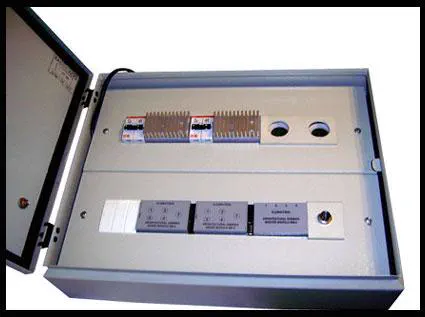

Sistema compacto de control de iluminación arquitectural
SISTEMA COMPACTO
de control de iluminación arquitectural con módulos para riel din.
El sistema consta de módulos para riel din, de 4 espacios de ancho cada uno. Posee un dimmer apto para lámparas incandescentes de 5 A de capacidad de potencia y un dimmer apto para lámparas fluorescentes con balastos dimmerizables por señal de control de 0 – 10 Vcc. Los dimmers se conectan a los módulos de canales, los cuales constan de 4 presets para regular cada una de las 4 escenas, como así también un preset de regulación de tiempo. El módulo master es el encargado de manejar el teclado remoto, el cual posee 4 botones de escenas, más un botón de “apagado”. El sistema de interconecta a través de un bus interno con conectores DB-9, autoconectables al colocar un módulo contiguo a otro. Las señales de potencia ingresan y egresan de los dimmers por medio de prácticas borneras enchufables. Tanto el módulo master como el teclado, poseen indicación luminosa de escena activa. Los dimmers poseen indicación luminosa de fase y dimmerizado.
Todo el sistema se acomete por medio de una llave termomagnética bipolar y posee llaves dimmer – directo, cuya utilidad surge cuando deben aislarse inconvenientes eléctrico – electrónicos.
El Sistema se completa con sensores de presencia, que cortan la energía a las luminarias cuando no se detecta gente en el lugar luego de aproximadamente 20 minu

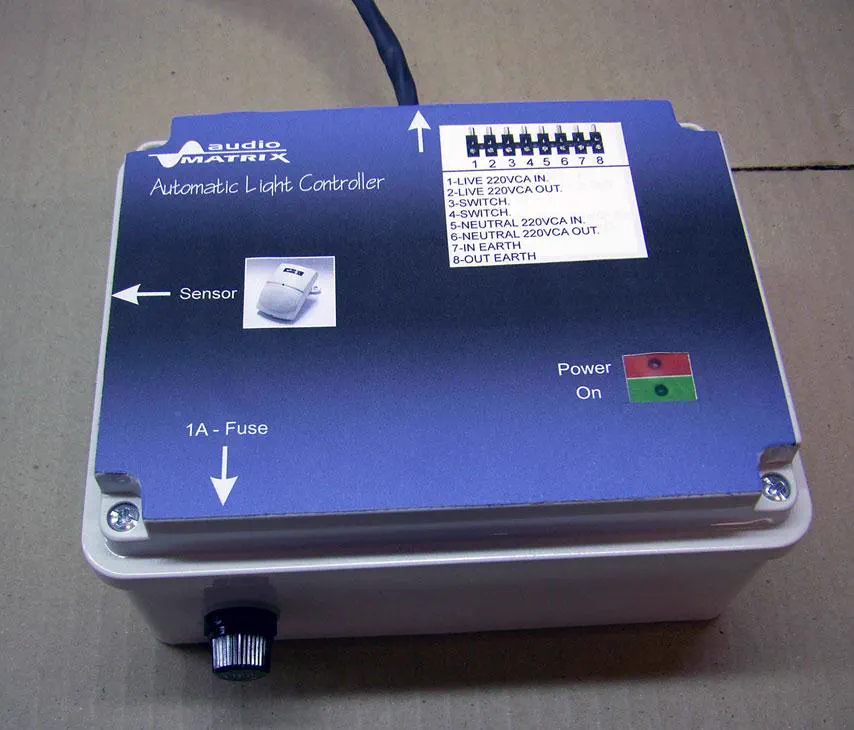

sistema de control de presencia Ilumatrix
Combinando un sensor de movimiento dentro del recinto y un tablero con un circuito electrónico temporizado de período regulable, se logra encender las luminarias del recinto solamente cuando existe gente en el mismo, apagándose luego de un tiempo de aproximadamente 20 minutos en forma automática cuando las mismas se retiran. De esta manera, se ahorra energía, al no poder “olvidarse” encendida la luz.
Se combina con un interruptor de pared para poder anular el sistema a voluntad, apagándolo definitivamente.
La corriente máxima controlable es de 10 A y es conducida por medio de un robusto contactor.
El conexionado es a través de prácticas borneras enchufables.
Posee indicación luminosa de conexión y de encendido. Un fusible protege la electrónica de control interna.

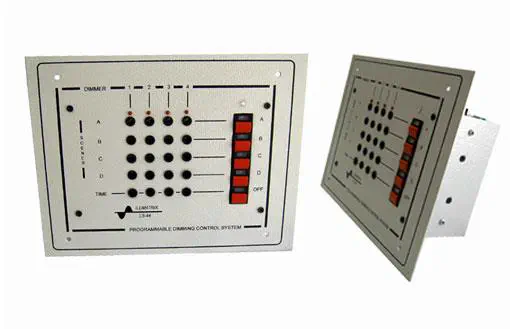

Sistema de Control LS-44
SISTEMA DE CONTROL
LS-44 de iluminación arquitectural 4 Dimmers - 4 Escenas, incandescentes o florescentes con control remoto.

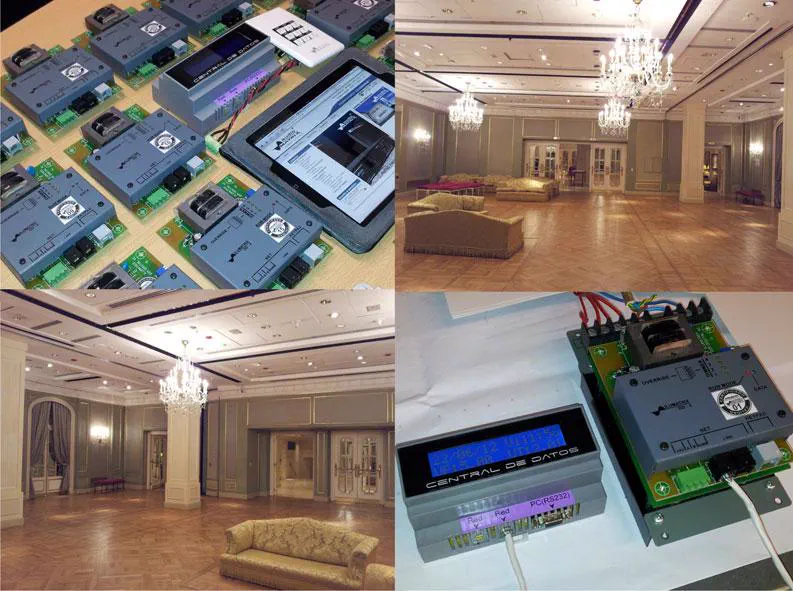

Sistema modular de control de iluminación programable
"Sistema modular de control de iluminación programable. Cuatro dimmers por cada módulo, programables en intensidad, tiempo de encendido, apagado y escenas. Control por red, administrado por un nodo central. Programación a través de una PC, donde se visualiza en el plano del lugar la planta de luces, mostrando en qué porcentaje se encuentra cada una. Monitoreo a distancia, control y programación a través de la web. Escenas seleccionables por medio de paneles de control de escenas (keypads). Ingresando al sistemaconseñales analógicas provenientes de sensores lumínicos, presencia, temperatura, consumo, se configura un sistema domótico. Apto para reemplazo de sistemas similares importados ya obsoletos
(ej. sistemas Crestron ó Lutron obsoletos)".

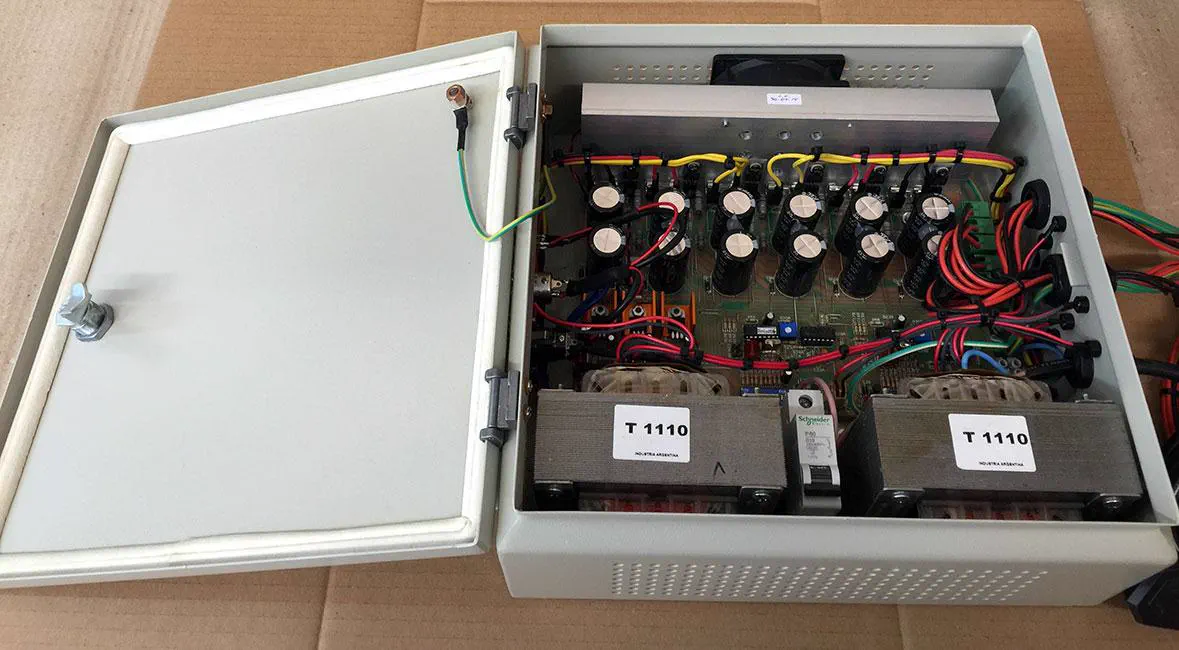

Tablero de Control iluminación led (6x4amp.)DMX

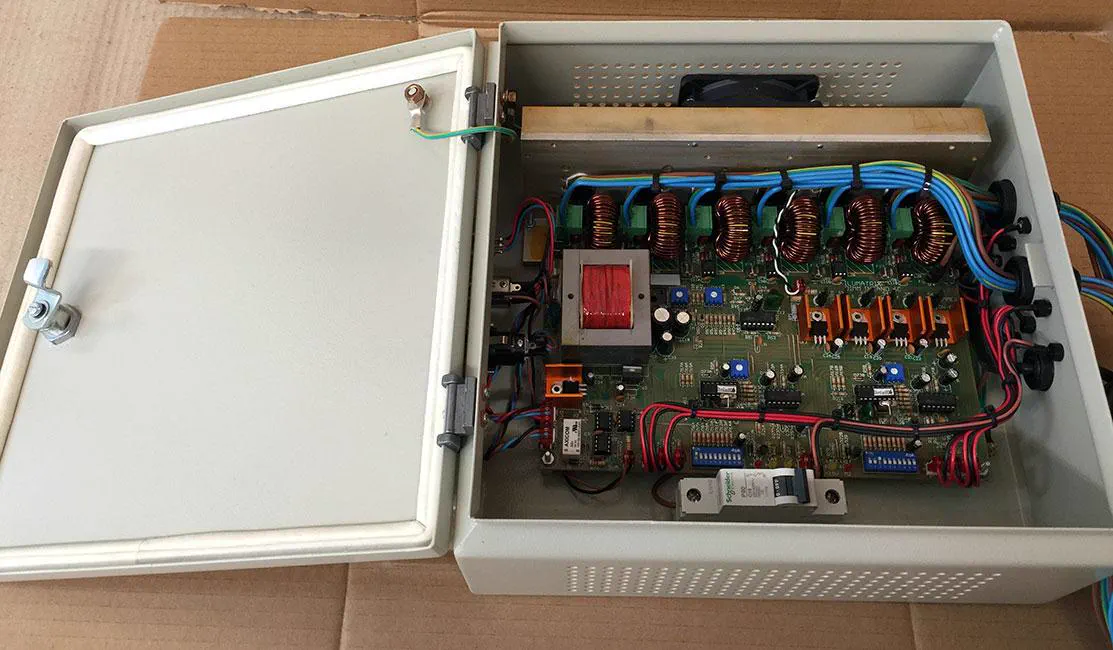

Tablero de Control incandescente (6x4amp.)DMX

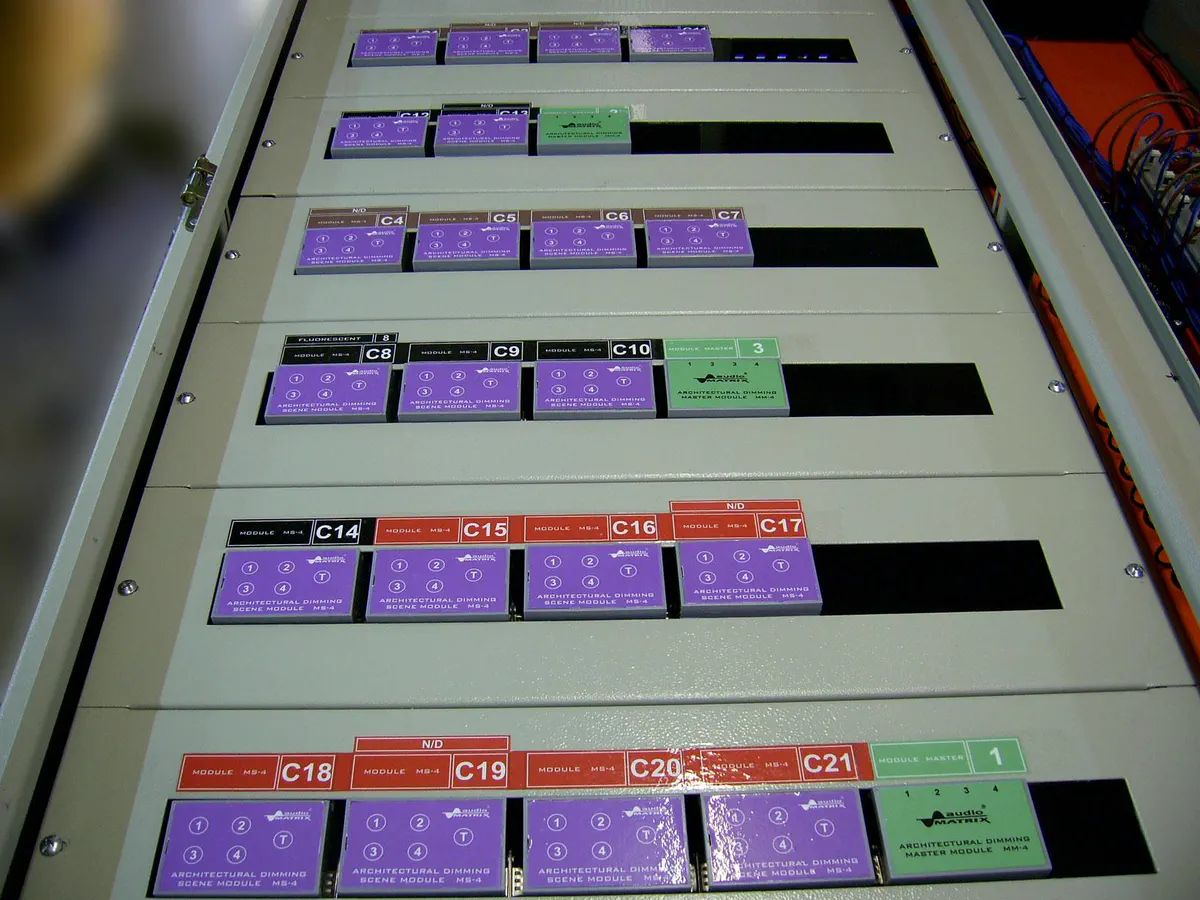

Tablero de iluminación
21 dimmers de 10 A con llaves de puenteo, termomagnéticas bipolares individuales por cada dimmer y disyuntores por fase, con acometida trifásica a través de llave termomagnética tetrapolar. Integrado por dimmers aptos para lámparas incandescentes, fluorescentes y non-dimming para lámparas que no permiten su control.
El control se lleva a cabo por medio de 3 paneles de 4 escenas más "no".
Perfectamente identificado por circuitos, fases con colores normalizados y teclado de control.
Módulos para montaje en riel din permiten un fácil armado.
Generosa etapa de potencia, con ventilación por convección natural.
Inductores toroidales para un óptimo filtrado de armónicos.
Peso: 103 kg.
Tablero chico Idem: De 15 dimmers
Peso: 75 kg
Tableros de dimmers digitales
Tableros de dimmers digitales:
Comandados por medio de protocolo DMX, ofrece un abanico de posibilidades en cuanto a:
CARGAS ADMISIBLES:
Son aptos para manejar:
Cargas integradas por luminarias incandescentes ó con transformadores magnéticos: mediante nuestros dimmers digitales por control de fase “leading dimmers”.
Cargas integradas por luminarias con led: mediante nuestros dimmers digitales por control de fase “trailing dimmers”.
Cargas integradas por tiras de led: mediante nuestros dimmers digitales por control de fase, sumados a nuestras interfases. Aptas para 12 Vcc ó 24 Vcc, 50 VA.
CONTROLES POSIBLES:
Mediante nuestros paneles de control de escenas
Nuestro panel de control de escenas con protocolo DMX, permite controlar hasta 250 canales de dimmers en 8 escenas, con disparo de las mismas por fecha y hora. Además, es posible “nombrar” las escenas a gusto. Con display retroiluminado, de interpretación amigable, permite, en conjunto con nuestra interfase de control para dispositivos móviles, la programación de las escenas en forma inalámbrica y sencilla, para luego memorizarlas en el mismo.
Mediante cualquier consola DMX
Debido a que trabajan con un protocolo popular (DMX), con años de vigencia.
Mediante dispositivos móviles a través de aplicaciones dedicadas
Permite el control por medio de smartphones o tablets, siendo una herramienta de peso en el momento de la programación. En conjunto con nuestra interfase para dispositivos móviles y nuestro panel de control, es posible recorrer el recinto y programar cada canal a gusto desde cualquier dispositivo móvil a través de wi – fi, para luego guardar esa programación en una escena de nuestro panel de control, haciendo de esta (hasta ahora) tediosa tarea, algo por demás sencillo.
CARACTERÍSTICAS SOBRESALIENTES:
Memorización de última escena activa: característica mediante la cual, al desconectar el panel de control de escenas, la consola DMX ó el dispositivo móvil, la luz siga encendida sin variaciones, pudiéndose maniobrar en tal sentido sin molestias para el público.
Llaves de dimmer – no – directo: a pedido, ofrecen la ventaja de poder maniobrar eléctricamente (ej. cambiar una luminaria ó lámpara) sin desenergizar el sistema de control de iluminación. También para descartar fallas.
Diseño exclusivo: a pedido del cliente, se llevará a cabo un proyecto eléctrico customizado, de acuerdo a sus necesidades. También en lo que a espacio físico disponible para la parte electrónica se refiere.
Ingeniería de detalle: cada bornera estará identificada de acuerdo al proyecto, con los colores de las fases utilizadas y el address respectivo, a los efectos de que la información sea clara y perdure en el tiempo.
Entrenamiento pre – entrega: para la total satisfacción del cliente.
Garantía post – venta: la mejor del mercado.

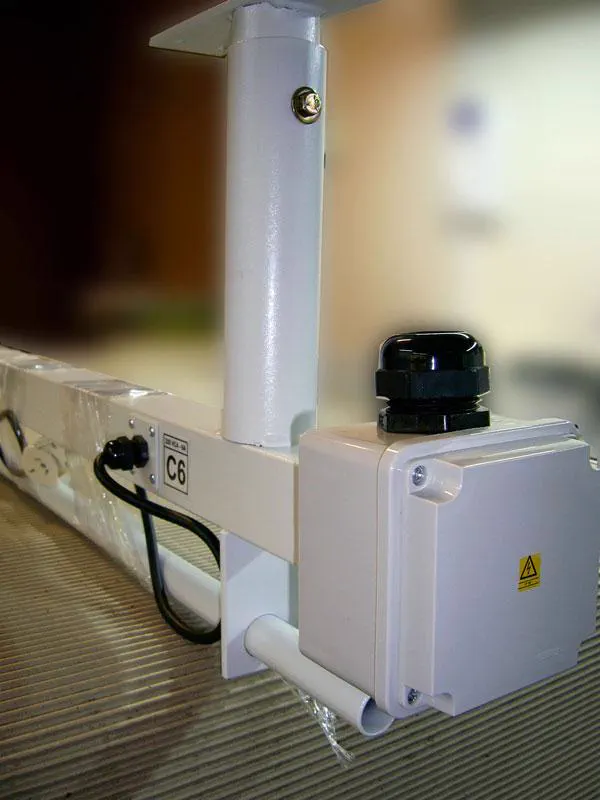

Vara eléctrica
Ideal para soportar y energizar luminarias en cualquier tipo de escenarios y exhibiciones.
