Diseño, fabricación e instalación de sistemas de audio
Música y anuncios por zona en edificios de cualquier tamaño
De la medición al ajuste final
Un sistema de audio no se elige por catálogo: se calcula. Primero se mide el lugar: qué devuelve, cuánto ruido de fondo hay, dónde se para la gente. Y recién ahí se define cuántos puntos hacen falta y a qué potencia. La diferencia entre un sistema que se entiende y uno que retumba casi nunca está en el equipo, está en cómo se repartió.
Fabricamos las etapas de potencia y los pre-amplificadores, así que podemos ajustar la configuración al proyecto en vez de forzar el proyecto a un producto. El circuito, el gabinete y la fuente son diseño propio: soportan cortocircuitos y sobrecargas sin quemarse, y los transformadores de salida van adentro del equipo, no sueltos en el rack.
Líneas de audio
Lo que tenemos disponible para resolver un proyecto. No es una tienda: el equipo se define después de medir, y muchas veces la respuesta es fabricar algo que no está acá.
DANTE
Digital Audio Network Through Ethernet. El audio viaja por la red de datos que el edificio ya tiene, así que cualquier entrada puede llegar a cualquier salida sin cablear punto a punto. Agregar una zona deja de ser una obra: es una configuración.
La PC sólo hace falta para definir los cruces. Una vez programado, el sistema funciona sin ella, un detalle que importa cuando el equipo queda en manos del personal del lugar y no de un técnico.
Coordinemos una medición técnica
Llave en mano, desde el anteproyecto hasta la puesta en marcha
Fabricamos lo que instalamos: el soporte lo da la misma fábrica que hizo los equipos.

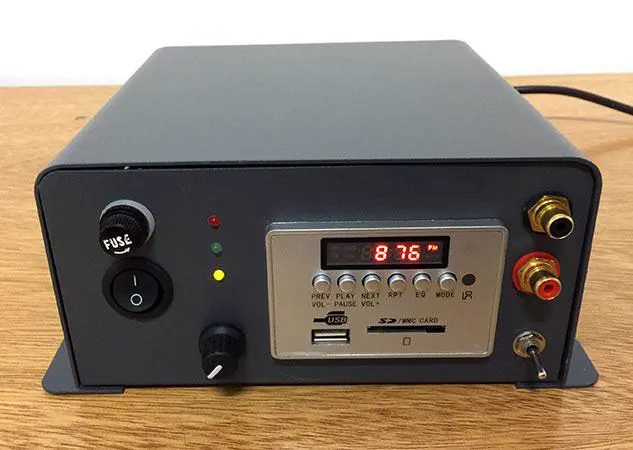

Amplificador 1×50 / 2×25 WRMS con preamplificador, entrada auxiliar y MP3 (XPA-225)

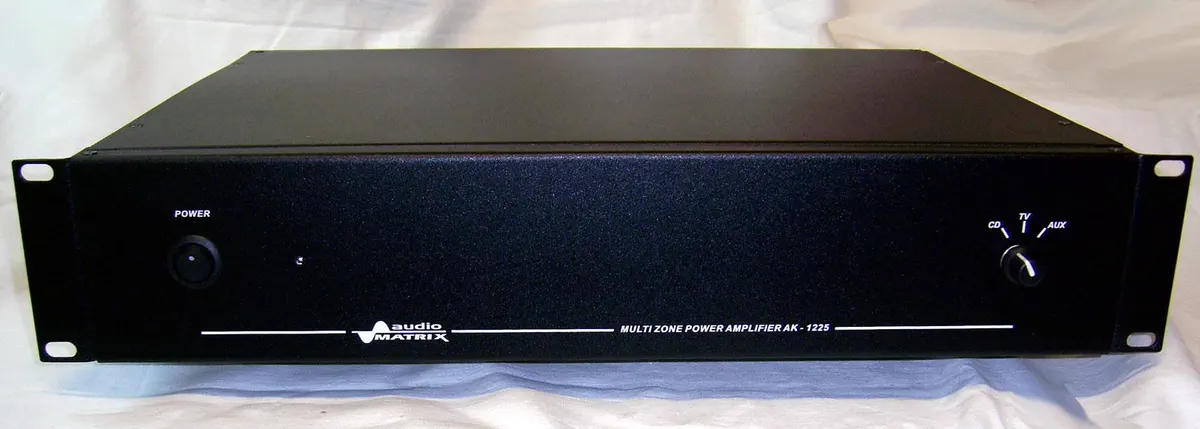

Amplificador AK-1225
Equipo de audio Multiroom.
12 (Doce) salidas amplificadas de 25 W.R.M.S.
sobre una carga de 8 Ohm.
Doce controles para subir y bajar el volumen de cada una de las doce salidas, accionables a través de pulsadores.
Conectores por medio de bornera cautiva enchufable.
Tres entradas para CD, TV y AUX seleccionables desde el frente.
Protecciones contra cortocircuitos y sobretemperatura.
Equipo de diseño especial ("Custom").

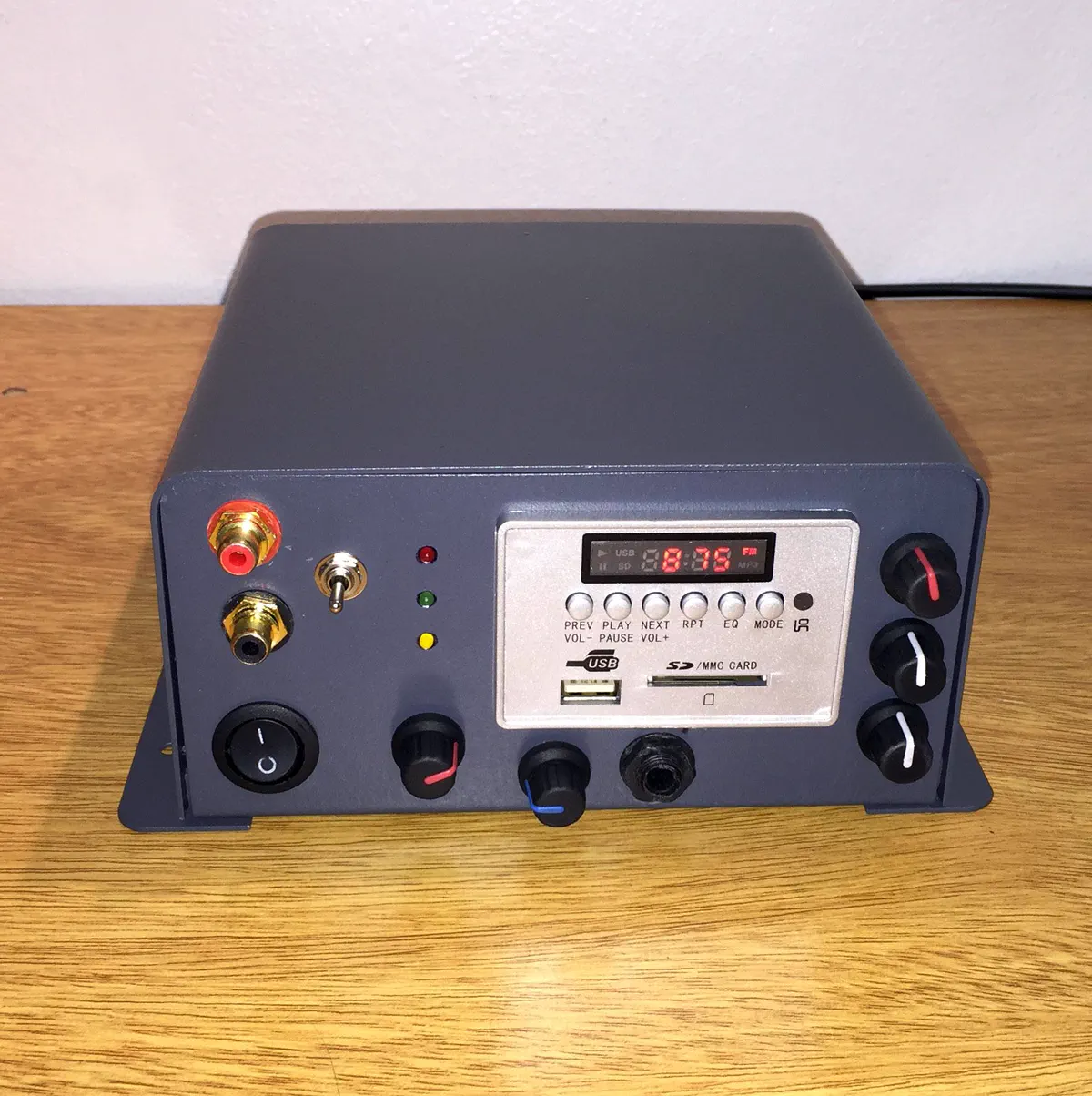

Amplificador mono 50 WRMS con preamplificador, entrada auxiliar, micrófono y MP3 (XPA-225)

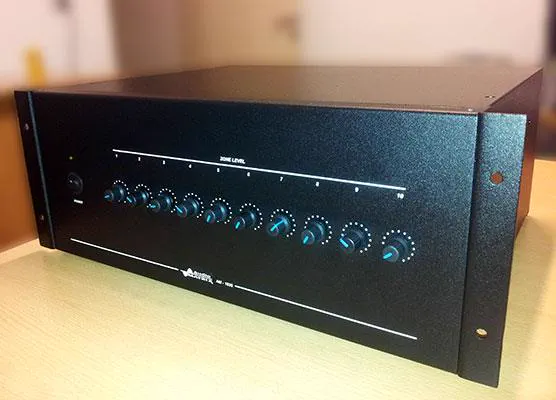

Amplificador multizona 10×25 WRMS para música ambiental y buscapersonas

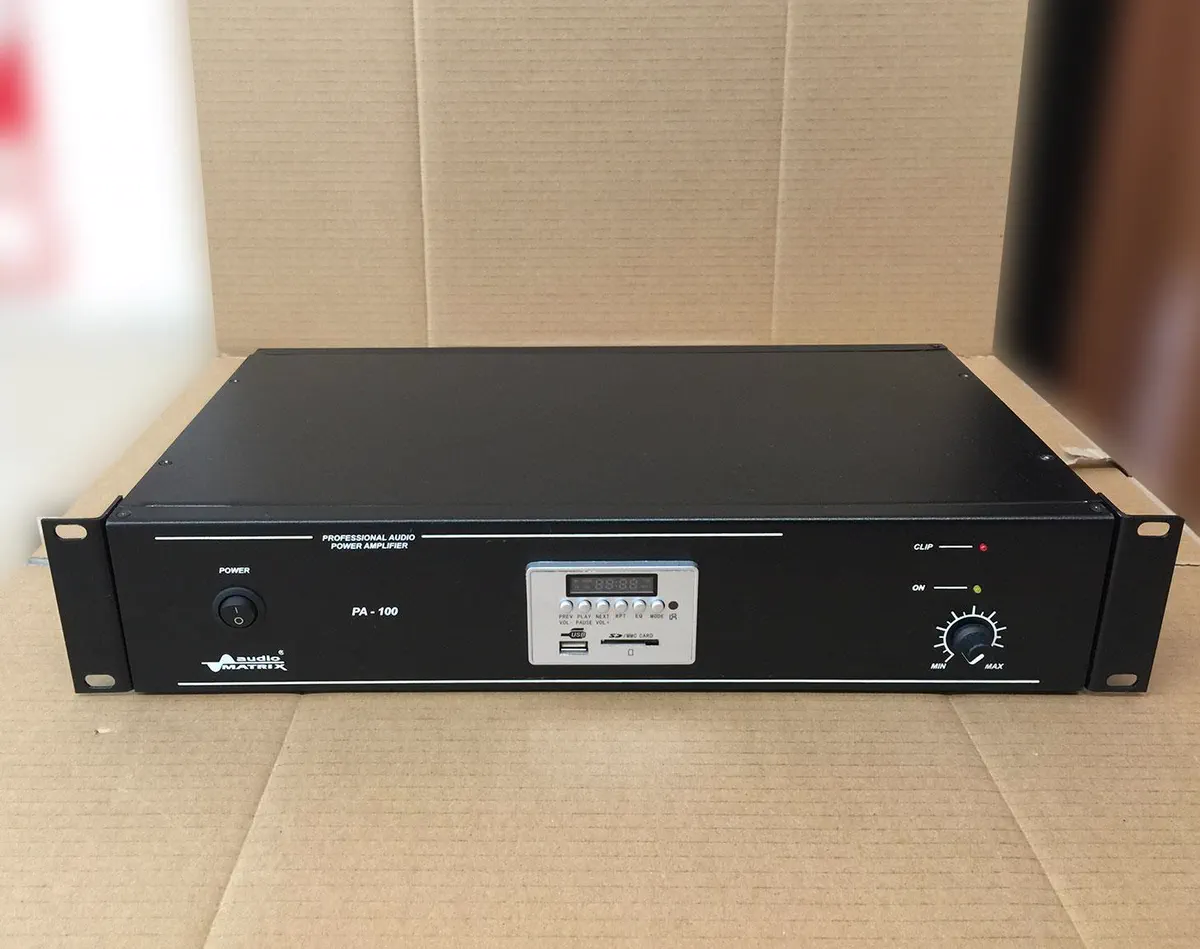

Amplificador PA-50 Y PA-100 con reproductor Mp3

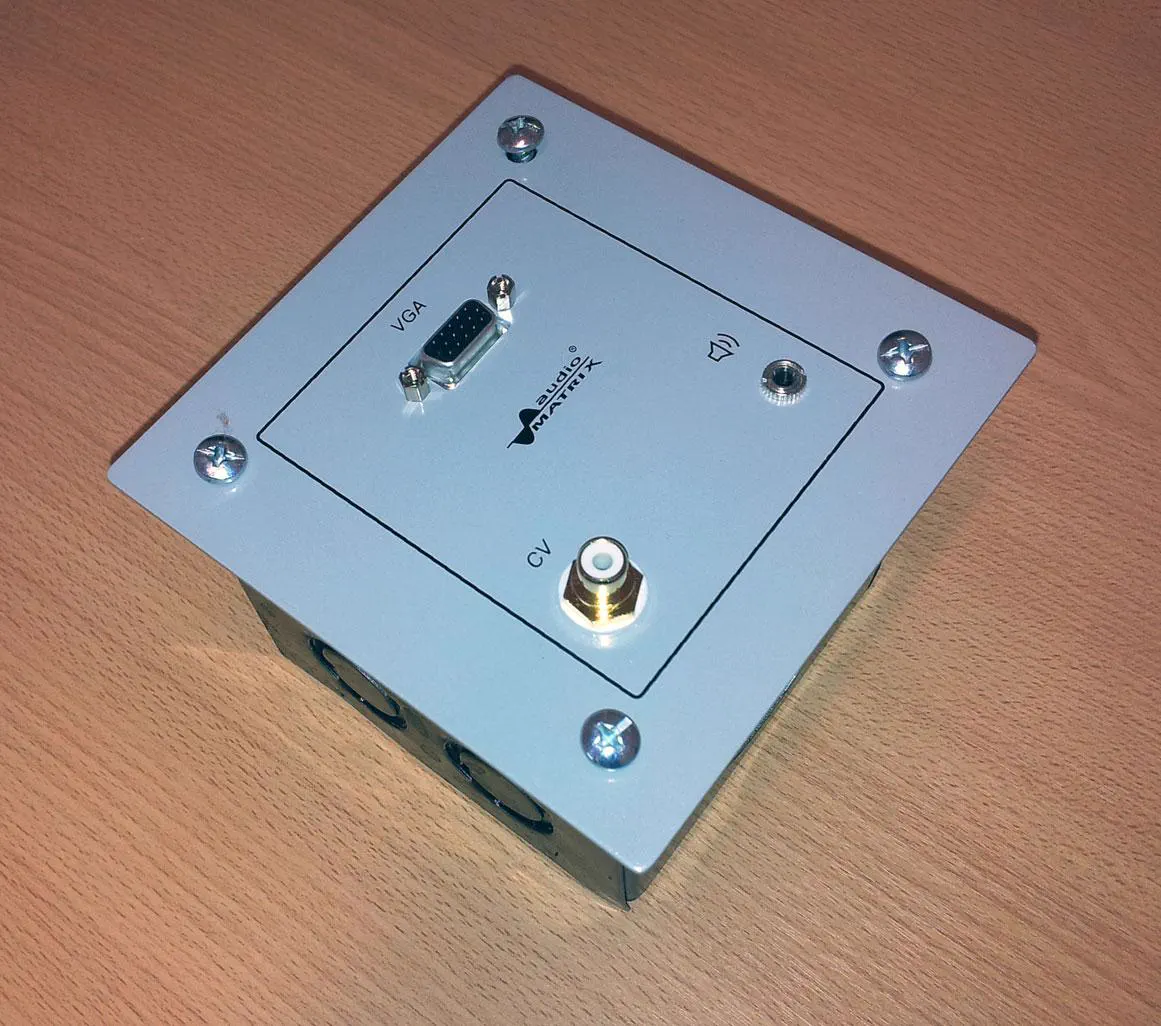

Amplificador y plate de conexionado multimedia en un mismo gabinete
Para utilizarse en salas de reuniones.

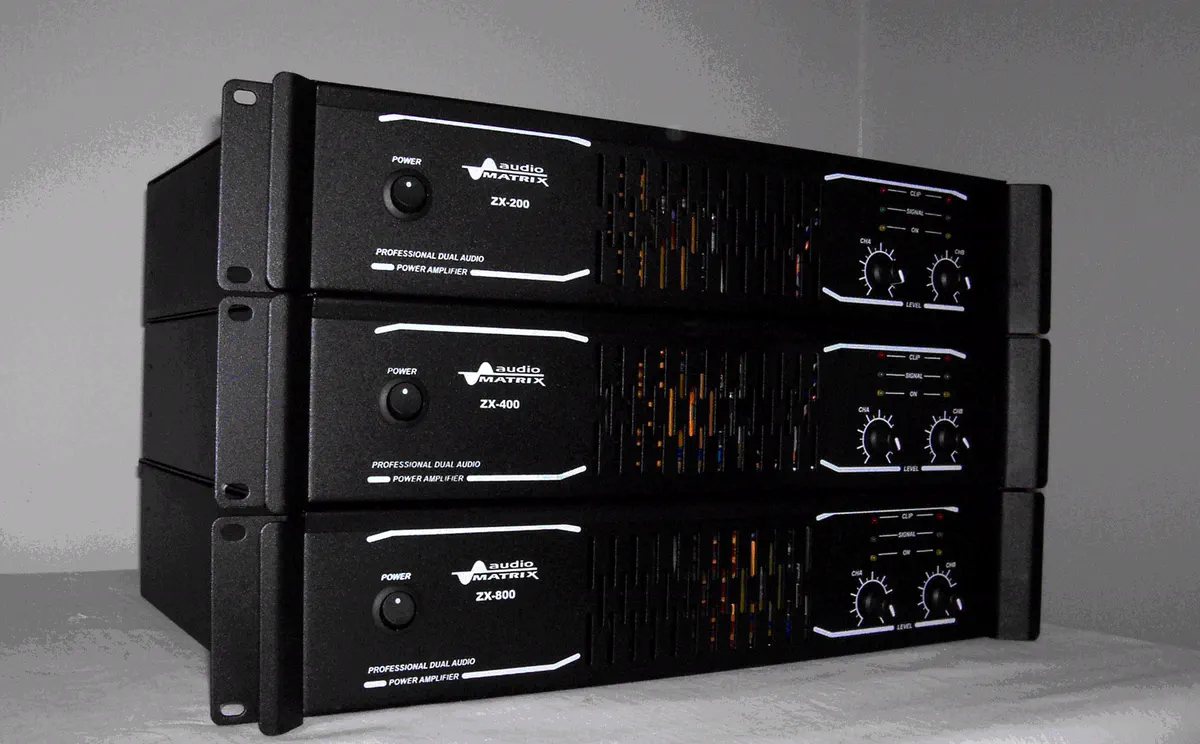

Amplificadores línea ZX
AMPLIFICADORES LINEA ZX
Los amplificadores de audio no son “clones” ni circuitos conocidos, sino que el diseño tanto del circuito, gabinete y fuente son propios.
Los mismos, soportan condiciones de cortocircuito y sobrecarga sin quemarse, manteniendo en todo momento las prestaciones en cuanto a fidelidad y potencia, estando a la altura de las grandes marcas mundiales.
Cuentan con ventilación forzada de doble velocidad, con sistema “high airflow”, para mejor circulación interna del aire.
Cuentan con espacio interno para albergar a los transformadores de salida, cosa que la mayoría los coloca externos y sueltos dentro del rack, con la consecuente falta de prolijidad y peligro de fallas latentes por malas interpretaciones de conexionado futuras.
Las potencias especificadas son reales, siendo inexistentes en Audiomatrix las potencias musicales, PMPO, etc., que lo único que hacen es confundir al usuario final. “Audiomatrix es sinónimo de potencia R.M.S. y robustez”, sin dejar de lado la calidad sonora.
AMPLIFICADOR LINEA ZX
POTENCIAS DE: 200-400-800-1600 W.R.M.S. EN 4 OHM.
Protección electrónica contra cortocircuitos, sobrecargas
y sobretemperatura.

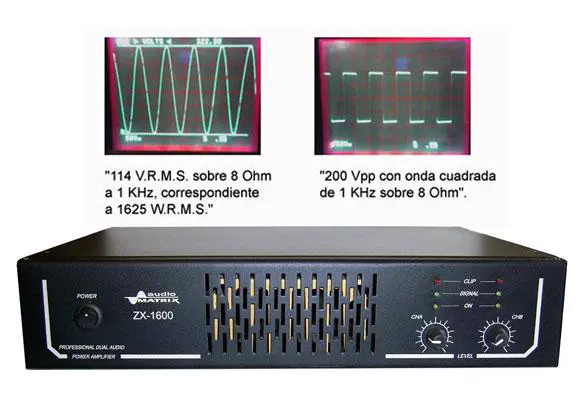

Amplificadores línea ZX 1600 W
AMPLIFICADOR LINEA ZX 1600
POTENCIAS DE: 2x800 W.R.M.S. EN 4 OHM.
Protección electrónica contra cortocircuitos, sobrecargas y sobretemperatura.

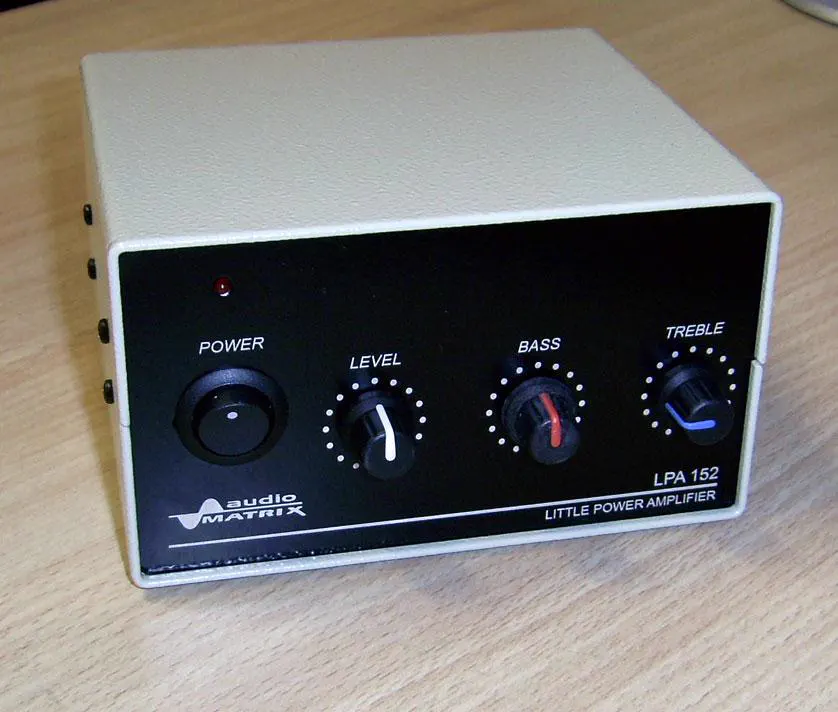

Amplificadores LPA-152
Amplificador estéreo de 15 W.R.M.S. por canal sobre una carga de 8 Ohm.
Controles de volumen, graves y agudos.
Dos entradas mezclables, una con conectores RCA y la otra con minijacks, ambas estéreo.
Salidas de parlantes por medio de robustas borneras polarizadas.
Protecciones contra cortocircuitos y sobretemperatura.
Fuente de alimentación incluída.

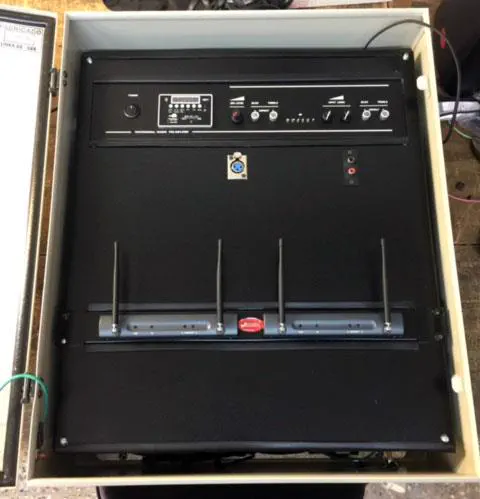

Amplitab, tablero estanco con amplificador de 200 WRMS y preamplificador
Tablero estanco, conteniendo un amplificador de audio de 200 WRMS con salida a línea de 100 V, preamplificador para señales de línea y micrófono mezclables, dos bases de micrófonos inalámbricos, reproductor de MP3 para pen drive, tarjetas SD, bluetooth con control remoto.
Cuenta con un interruptor para encender todo el equipo, sin necesidad de contar con un operador a tales efectos.
La ecualización y el volumen es independiente para música y micrófono. Ecualizador preseteable, a los efectos de proteger la ecualización una vez efectuada.
Consta con protecciones y ventilación forzada.
Puerta con llave. La solución para lugares donde transita gran cantidad de personas!

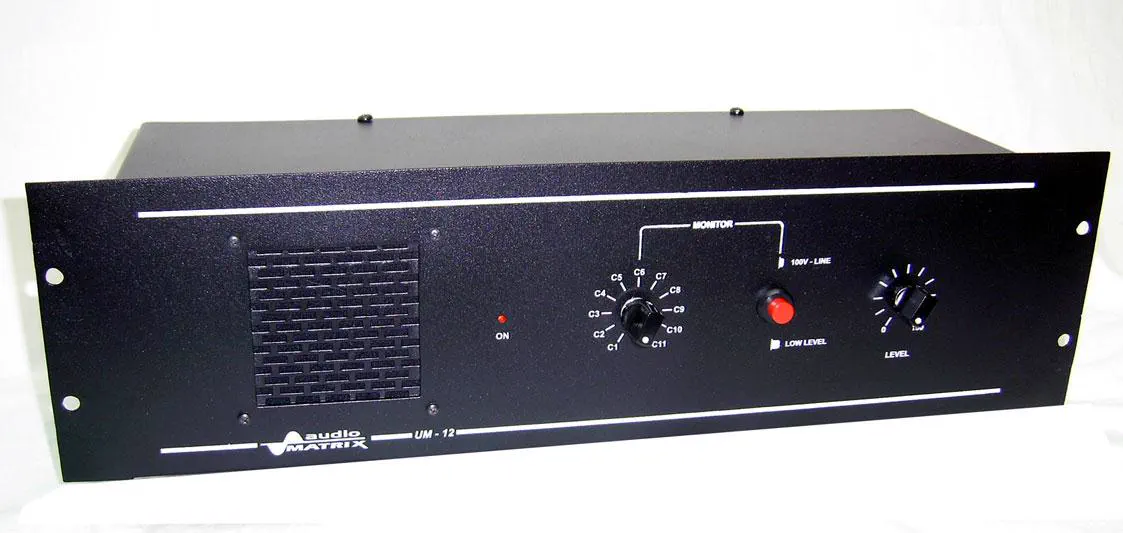

Unidad de monitoreo

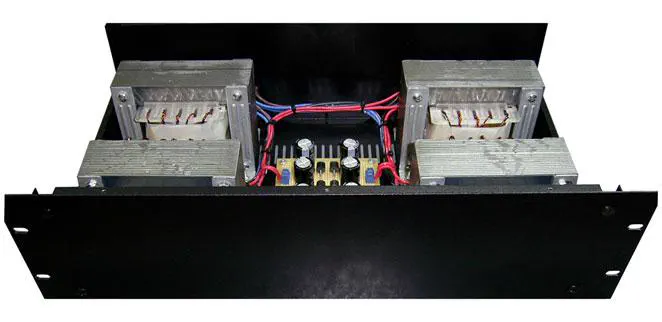

Unidad de Transformadores
UNIDAD DE TRANSFORMADORES
Las unidades de transformadores de salida a línea de parlantes, se utilizan a los efectos de adaptar amplificadores estándar a líneas de distribución de parlantes de tensión constante de 100 V ó 70 V.
En Audiomatrix calculamos los transformadores para cada caso en particular, garantizando una óptima respuesta en frecuencias hasta 20 KHz. Además,
las unidades constan de circuitos de protección para impedir que los amplificadores se dañen a causa de las elevadas corrientes que demandan los transformadores de salida a línea mal calculados.
Para dos ó cuatro transformadores de salida, con potencias de 200, 300 y
400 W.R.M.S. ó a pedido, con conectores a bornera claramente identificados, montadas en gabinetes de dos ó tres unidades.
No dude en consultarnos.

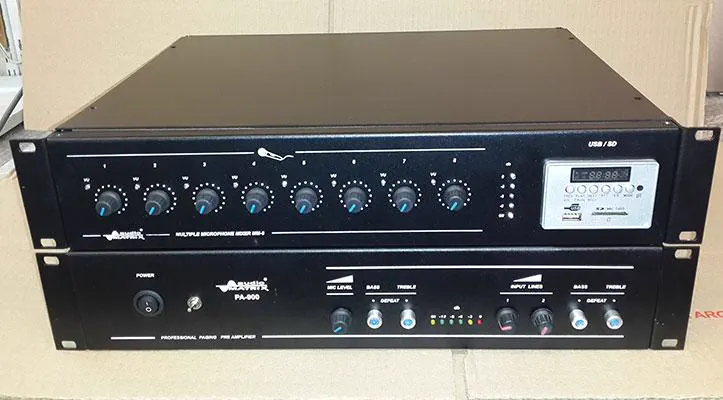

Mixer 8 canales mas mp3 y preamplificador PA-900

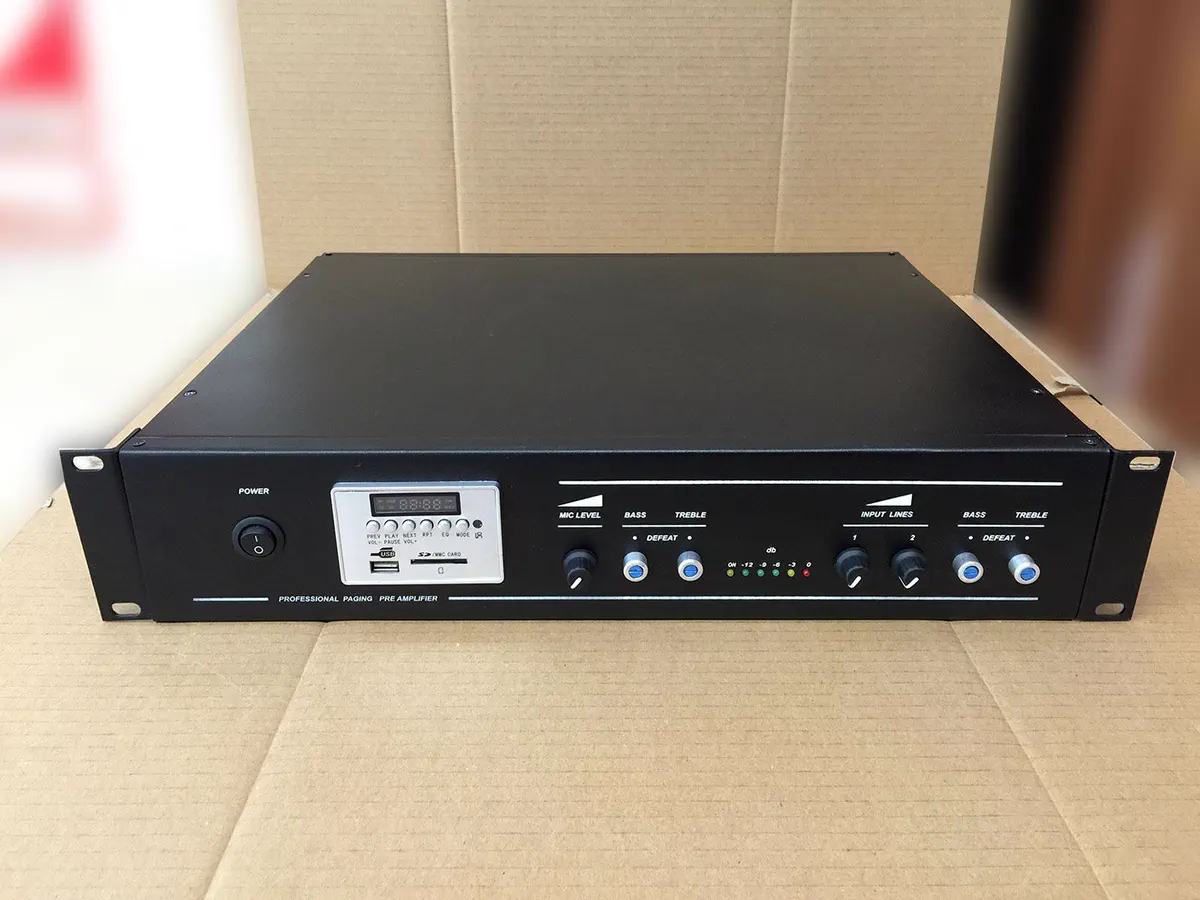

Preamplificador PA-900 con reproductor Mp3
PREAMPLIFICADORES LINEA PA
Con respecto a los preamplificadores, no insertamos consolas mezcladoras con interfases en cajas plásticas de dudosa reputación, sino que el preamplificador está especialmente diseñado para el uso en espacios públicos, como lo son los Shoppings, Hipermercados, etc....
Poseen controles de ecualización para la música y filtros de presencia y reductores de graves por proximidad para la parte de los mensajes, para que los mismos sean claros e inteligibles bajo cualquier condición. Un gong los precede, para captar la atención del público presente. Luego del mensaje, la música vuelve suavemente,
sin cliqueos dudosos.

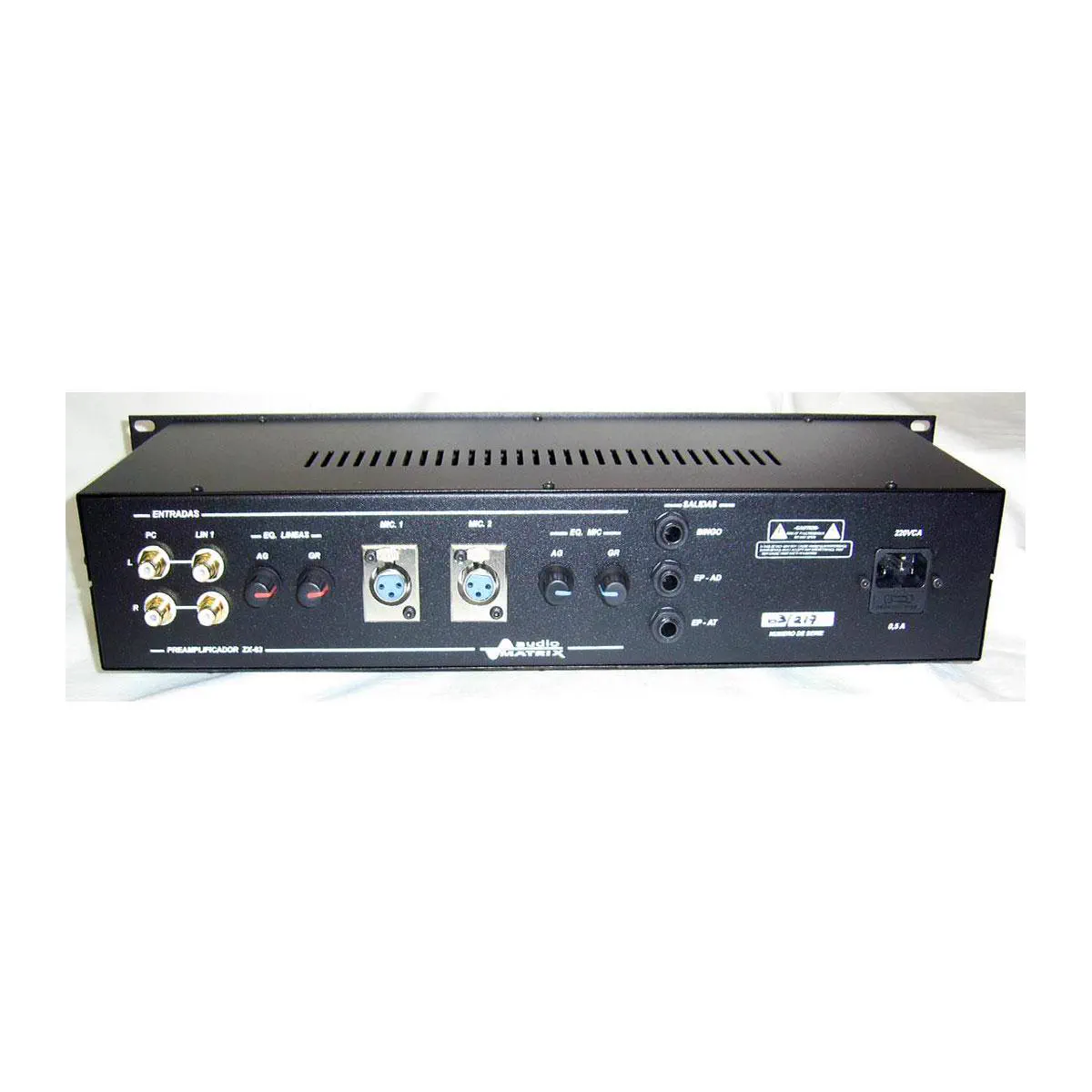

Preamplificador (ZX-63)
3 entradas para micrófono con conectores XLR.
3 entradas de línea con conectores RCA.
Controles de nivel preajustables para las entradas de micrófono y línea por medio de un destornillador, protegidos con un buje de aluminio.
Controles de respuesta en frecuencias bajas y altas en la parte trasera del equipo, independientes para las entradas de micrófono y de línea.
Una entrada de micrófono y una de línea accesibles desde el frente del equipo. Dos entradas de micrófono y dos de línea accesibles desde la parte trasera del mismo.
Tres salidas con control de nivel independiente, para las tres zonas del Bingo.
Conectores de salida por medio de jacks de 1/4".
Instrumento VU-Metro de salida.
Equipo instalado en el Bingo Oasis de Pilar, hecho a pedido ("custom").

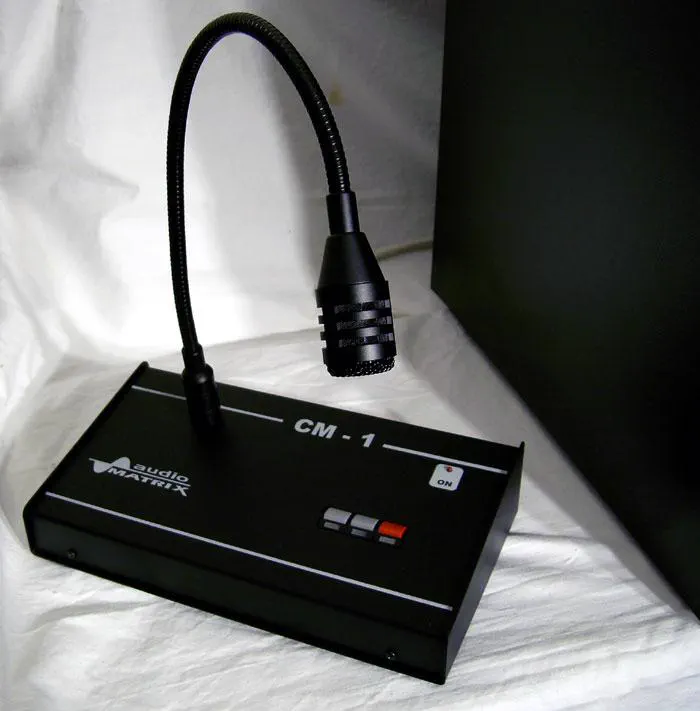

Consola con microfono
CONSOLA CON MICROFONO CM-1
Controla hasta 7 zonas de audio.
Salida de audio balanceada.
Posibilidad de conectar ¨n¨ consolas con micrófono CM-1 en cadena de prioridad, usando un preamplificador PA-900 AUDIOMATRIX.
Micrófono tipo .cuello de cisne..
Alimentación remota desde el preamplificador.
Conector multicontacto de salida.
Salida de audio balanceada.
Gabinete para mesa.
Alimentación remota desde el preamplificador.

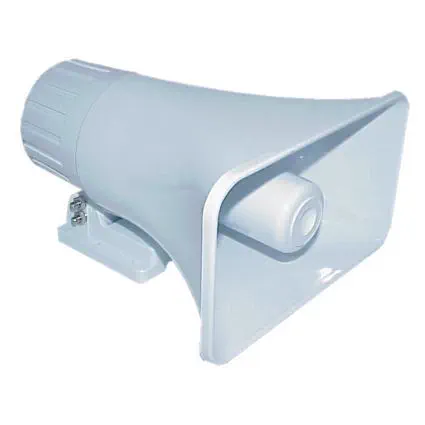

Bocina (radiador sonoro)
Características funcionales:
Para aplicar.
Apta intemperie.
Para bocinas reentrantes.
Provistas con conector polarizado.
De sencillo montaje.
Respuesta a frecuencias: 350 Hz a 6 KHz.
Capacidad de potencia: 15 W.R.M.S.
Sensibilidad: 116 dB SPL @ 15 W/1m.
Especiales para aplicaciones donde se requiere buena presión sonora, para radiación de mensajes, con alto rendimiento acústico (ej. depósitos, parques, pasillos técnicos o fábricas ruidosas etc...).
Transformador de línea aparte (CTB - 15).
Con soportes de montaje.
Especificaciones técnicas:
Va conn transformador: de línea de 100V a bobina móvil con 15W de capacidad de potencia, con derivaciones para selección de potencias (0, -3db, -6db y -9db), una respuesta a frecuencias entre 350 Hz y 6 KHz +/- 1 dB y una pérdida de inserción no mayor que 1dB.
Medidas caja trafo: (75 x 122 x 103)mm. (alto x ancho x profundidad).

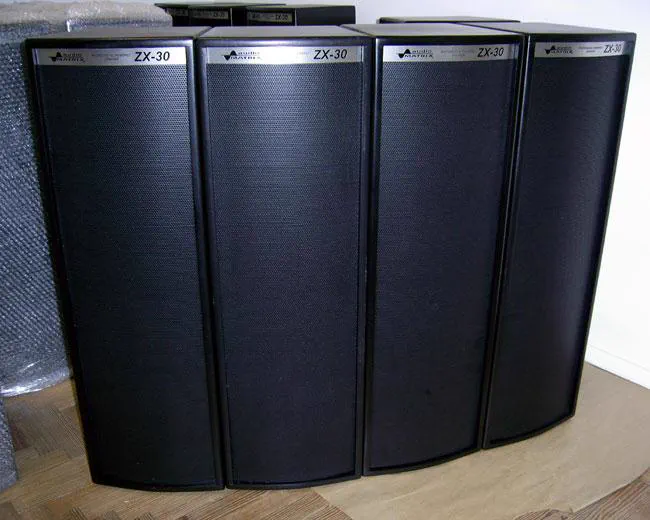

Columna Potenciada 35W
COLUMNA POTENCIADA CON SOPORTE
Medidas: 850X270X240 MM
Peso: 15KG
Potencia de salida: 35 W.R.M.S.
Respuesta en frecuencias: 50 Hz - 13.000 Hz; +/- 3 dB.
Rendimiento: 95 dB / 1 W / 1m.
Transductores: 4 parlantes de rango extendido de 6".
Consumo: 70 VA.
Tensión: 220 VCA.
Protecciones: Contra cortocircuitos.
Entradas: Balanceadas, con Link.
Controles: De nivel.
Indicadores: Encendido, presencia de señal, clip.

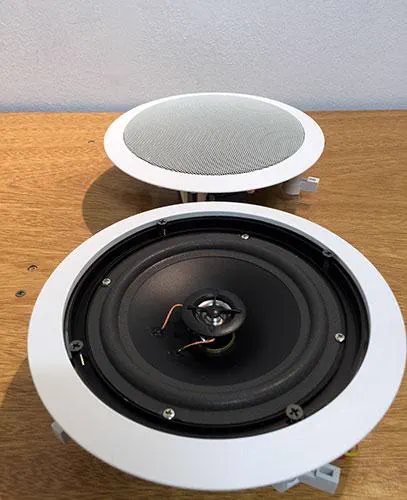

Parlante de 2 vias de embutir 10W

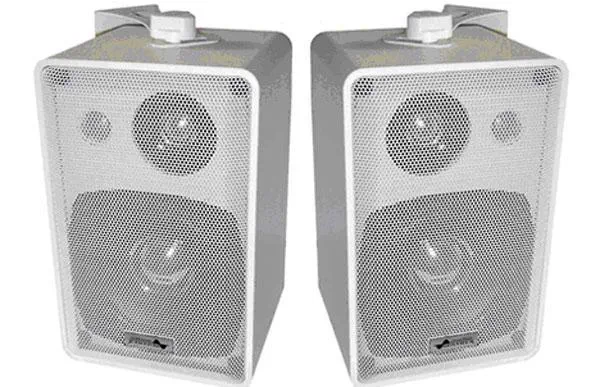

Parlante de aplicar 10W
PARLANTES DE APLICAR 10W

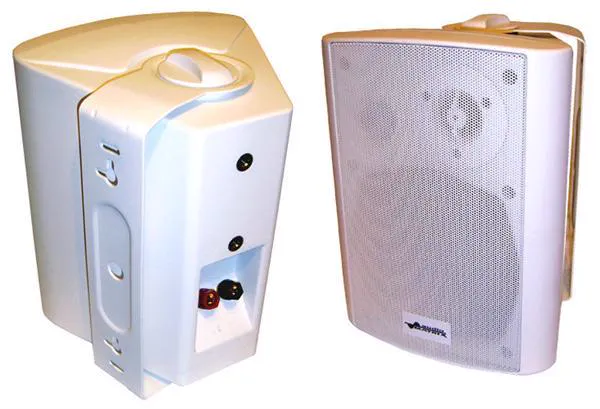

Parlante de aplicar 15W
PARLANTES DE APLICAR

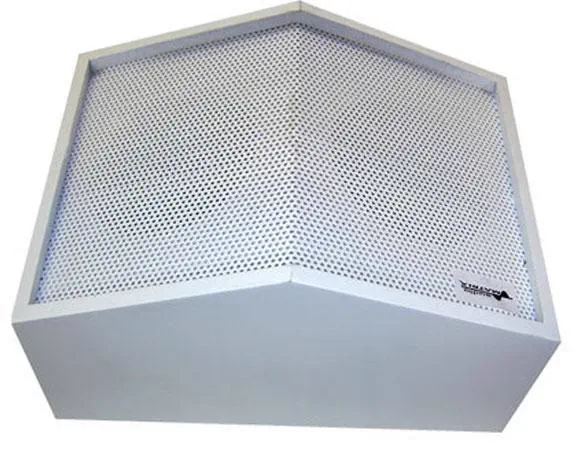

Parlante de aplicar doble
Especificaciones técnicas:

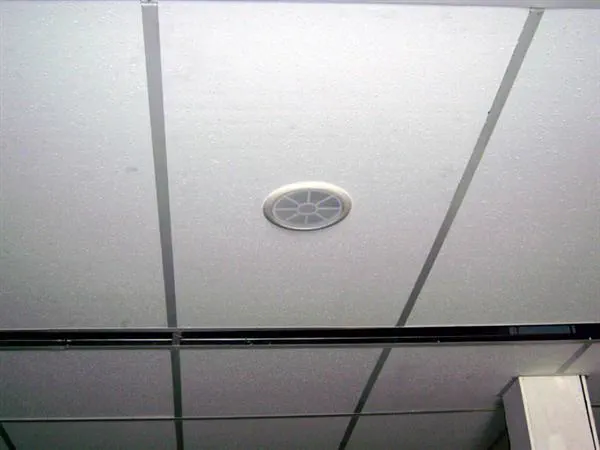

Parlante de embutir 6W
PARLANTES DE EMBUTIR de techo 6 pulgadas con reja plástica color blanco.
