Automatización de iluminación, climatización y consumo eléctrico
Entre 20 y 30 % menos de consumo en iluminación
Espacios que se controlan solos o desde un panel
Automatizar no es agregar botones: es que el edificio decida solo. Un sensor de presencia apaga un pasillo vacío, un sensor de luz natural baja las luminarias del lado de la ventana, y un sensor de corriente de fase corta antes de que llegue la multa por exceso de consumo.
Es el mismo sistema en un hotel y en un shopping; lo que cambia es qué se controla. En un hotel, las escenas de iluminación y el aire de las habitaciones; en un supermercado o un sanatorio, evitar multas y alargar la vida de las luminarias.
Tableros y componentes
Las piezas del sistema. Los tableros se arman según lo que haya que controlar, así que lo de acá es el punto de partida, no una lista cerrada.
Un sistema de ahorro de energía que fabricamos nosotros
Como es propio, se adapta a la instalación que ya existe en vez de obligar a rehacerla.
-
01
Mide
Sensores que reportan instante a instante: temperatura, luminosidad, presencia, corriente y potencia consumida, tensión de fase.
-
02
Decide
Un programa grabado en el nodo central toma la decisión. Se puede modificar según cambien las necesidades, sin cambiar el equipo.
-
03
Actúa
Enciende, apaga o dimeriza lámparas incandescentes, fluorescentes y LED, y comanda climatización, pantallas, cortinas y motores.
Qué gana el edificio
-
Menos consumo
Economía de energía eléctrica, al encender las cargas controladas solamente lo necesario.
-
Sin multas por exceso
Evitar multas por exceso de consumo, con sensores de corriente de fase.
-
Luminarias que duran más
Más vida útil de las luminarias, por estar encendidas sólo lo necesario y por encender de forma paulatina cuando el control es dimmerizable.
-
Control a distancia
Monitoreo, activación y programación a distancia vía internet.
-
Saber qué está ocupado
Una ventaja lateral: al monitorear en remoto se sabe qué recintos están habitados. No es un sistema de seguridad, pero se le acerca.
Empecemos por medir cuánto se está yendo
Llave en mano, desde el anteproyecto hasta la puesta en marcha
Fabricamos lo que instalamos: el soporte lo da la misma fábrica que hizo los equipos.

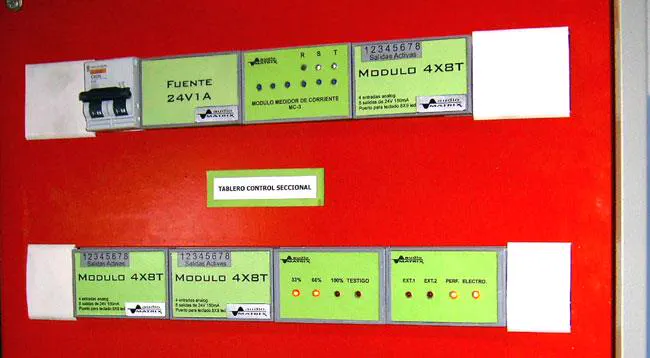

Monitoreo de estado del consumo (fase)
Monitoreo de estado del consumo:
Por medio de transformadores de intensidad, se toma el estado de carga de cada fase.
Una interfase corriente eficaz - tensión efectúa la conversión de la magnitud medida, correspondiendo 5Vcc a la máxima corriente de 1000 A.R.M.S. Esta información ingresa al sistema por tres entradas analógicas (una para cada fase) para su posterior procesamiento. La interfase tiene un integrador para aumentar el tiempo de respuesta y no registrar de esa forma picos instantáneos que pueden perjudicar al funcionamiento.
También cuenta con un led azul por fase que comienza a encenderse cuando el consumo orilla la máxima corriente que delimita el funcionamiento normal).

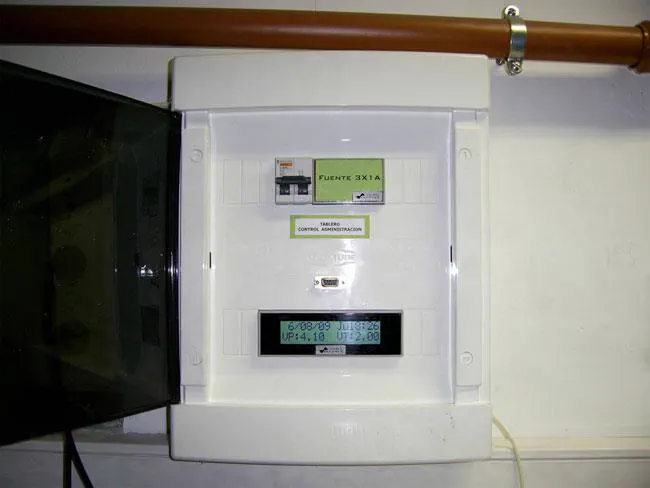

Nodo central
Llevado a cabo con módulos pequeños, aptos para montaje sobre riel din, configurables en red. No necesita cableados de potencia, sólamente de señal y control, actuando sobre los contactores existentes en la configuración eléctrica.
Consta de un módulo procesador centralizado ó nodo central ,
el cual se encuentra en red con los demás tableros periféricos

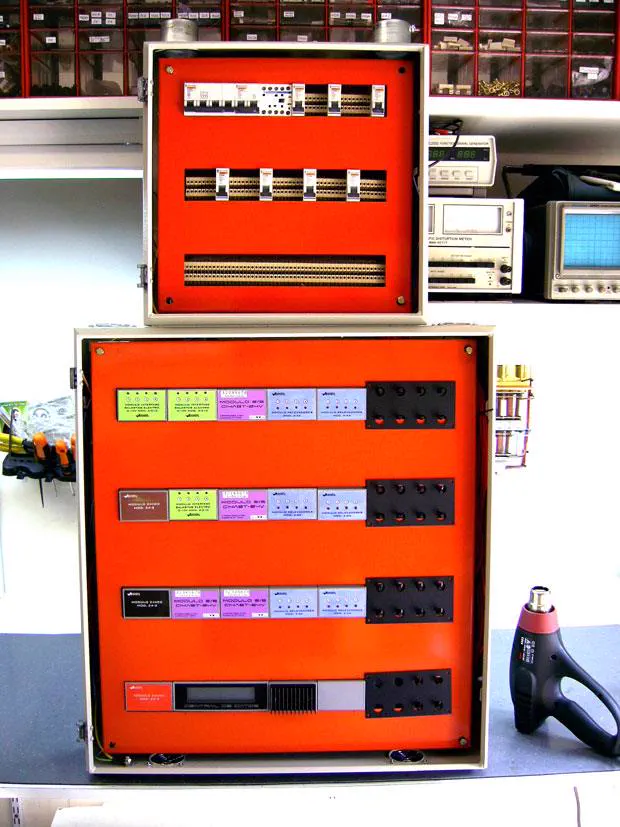

Nodo central · dimmerizado íntegro proporcional para 15 salas
Sistema de dimmerizado íntegro - proporcional para 15 salas.
NODO central. Accionamiento por horarios y luminosidad.
Comando de 60 circuitos de iluminación en 3 plantas.
Sensores de presencia para encender luminarias durante un período predeterminado.
Reporte de eventos.
Monitoreo por Internet.

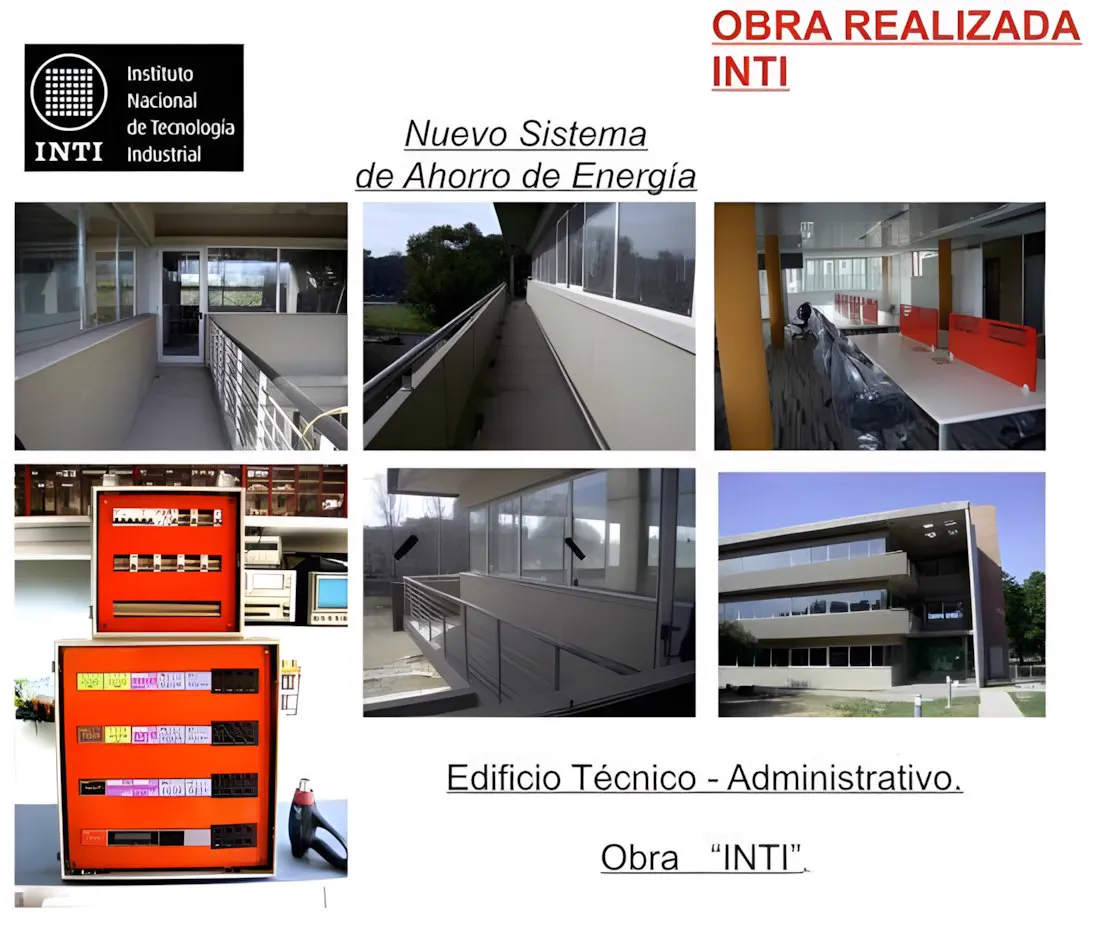

Obra INTI .Edificio Técnico - Administrativo.

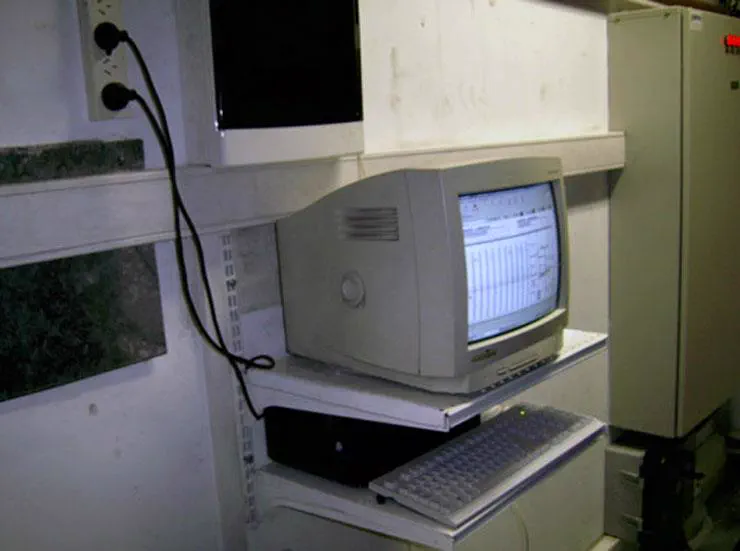

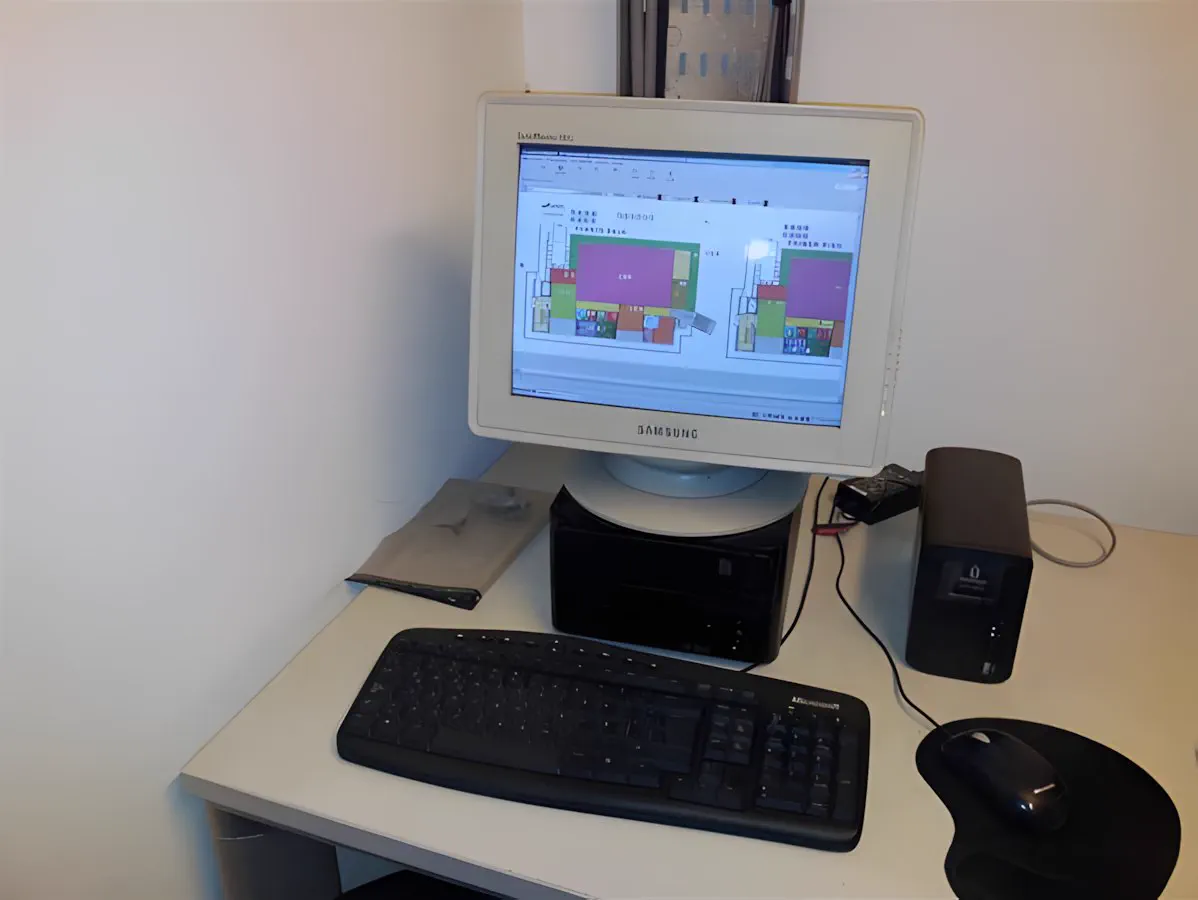

PC para enviar programación
Para la programación, se utilizará una PC, la cual no será necesaria durante el
funcionamiento del equipo, sino solamente para introducir y/o leer parámetros,
inclusive a distancia, si se dispone de una conexión a Internet.
Modo de programación:
Consta de un programa bajo entorno Windows, en el cual encontramos un plano, con
todas las cargas, sensores y actuadores distribuidos en el mismo.
Posee dos modos de utilización:
Técnico: utilizado en el momento que se arma el layout, donde figuran las conexiones
físicas de los dispositivos.
Usuario: utilizado corrientemente. Dentro del mismo, con sólo pararnos con el cursor sobre una carga ó un sensor, podrá verse el estado del mismo, además del cambio de
forma de acuerdo a la intensidad de la magnitud representada. Luego, en la opción monitoreo , tendremos el reporte constante de todas las variaciones de los parámetros.

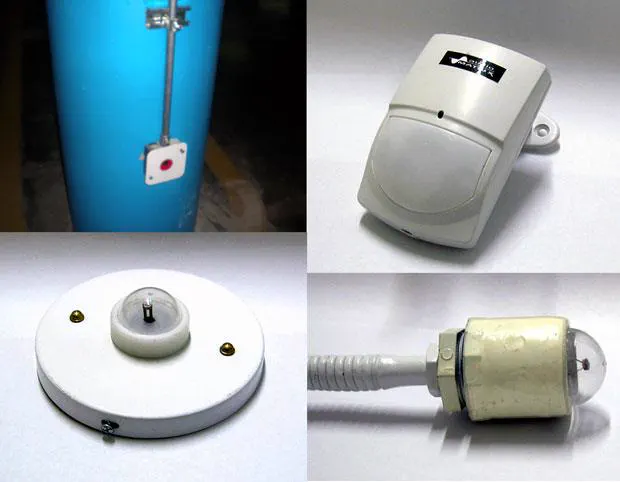

Sensores
Ideal para casas inteligentes-sensores de luz-sensores de movimiento-sensores infrarrojos-barreras infrarrojas-etc...

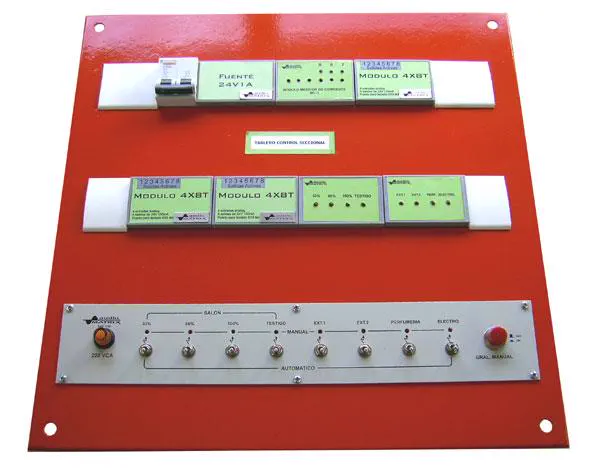

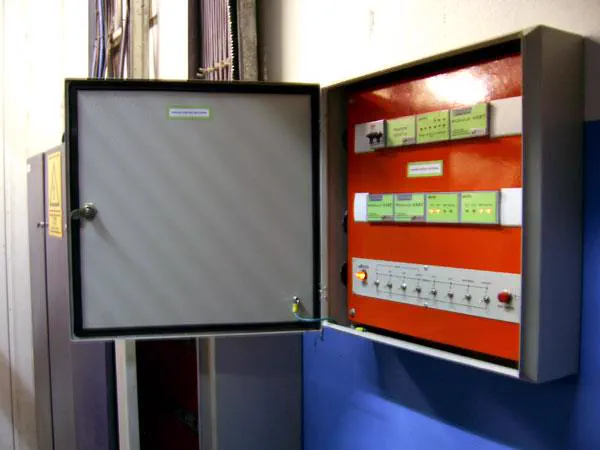

Tablero de iluminación
Tablero de iluminación:
Es el encargado de dosificar la cantidad de luminosidad de cada recinto.
Se vale de sensores de luminosidad externos e internos. Incluidos en un sistema condicionado por el horario.

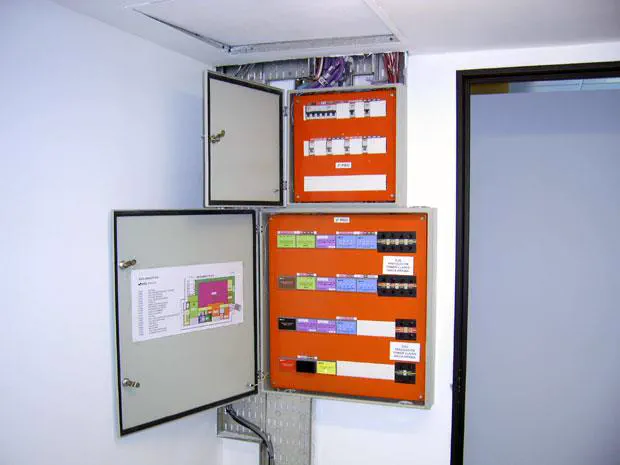

Tablero de iluminación dimmerizado, íntegro y proporcional, para 15 salas
Sistema de dimmerizado íntegro - proporcional para 15 salas.
Accionamiento por horarios y luminosidad.
Comando de 60 circuitos de iluminación en 3 plantas.
Sensores de presencia para encender luminarias durante un período predeterminado.
Reporte de eventos.
Monitoreo por Internet.
Obra INTI .Edificio Técnico - Administrativo.

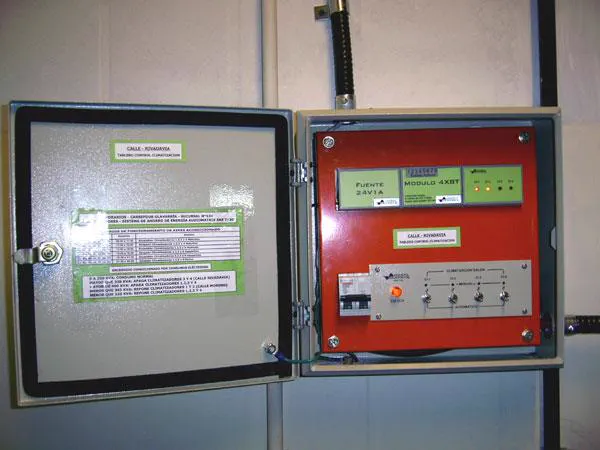

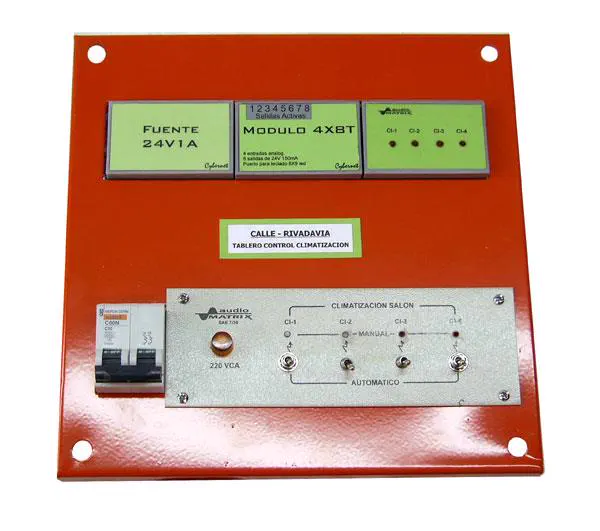

Tablero de climatización
Tablero de climatización: el mismo se encarga de controlar la temperatura de los recintos. Se vale de sensores de temperatura internos y del sensado de las corrientes de cada fase, para desconectarlos en caso de un exceso.
Incluidos en un sistema condicionado por el horario.

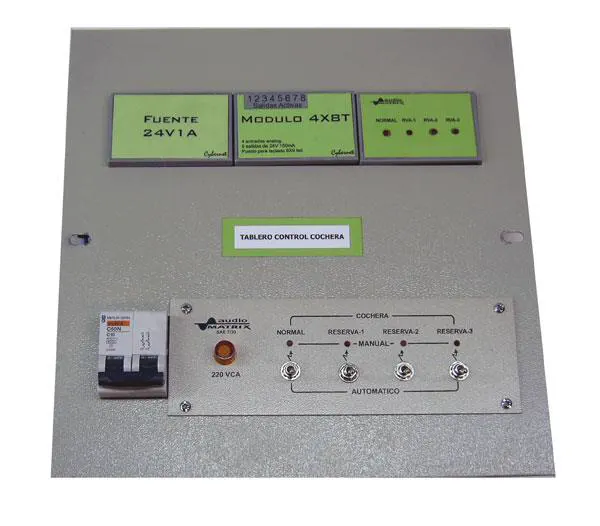

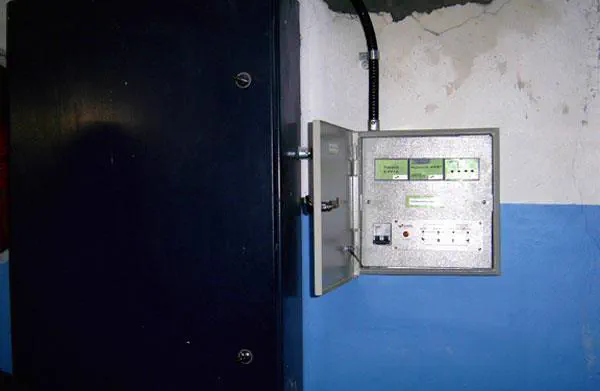

Tablero de control de cocheras
Tablero de control de Cocheras: el mismo se encarga de controlar, por medio de sensores de presencia de automóviles y personas, el encendido por cinco minutos de la iluminación de dicho predio.

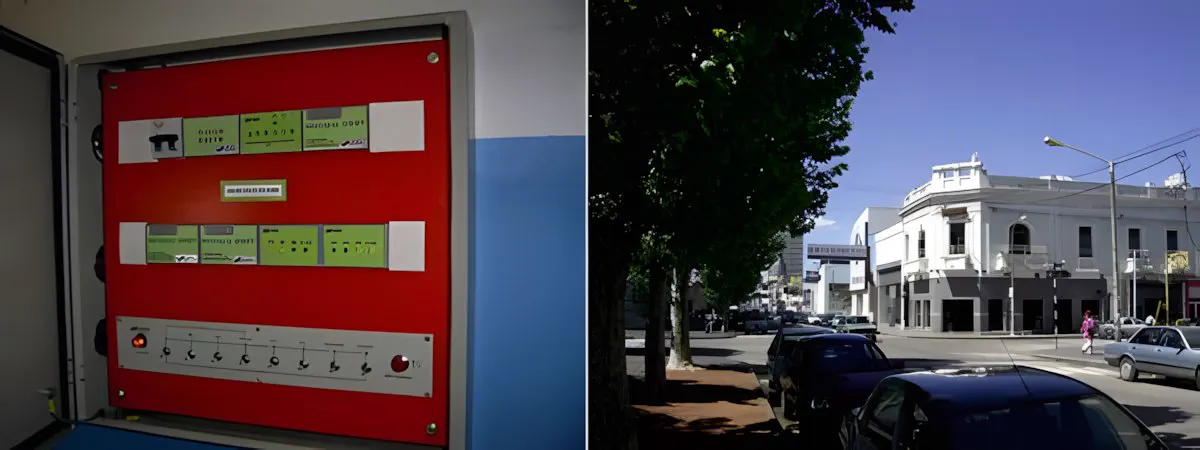

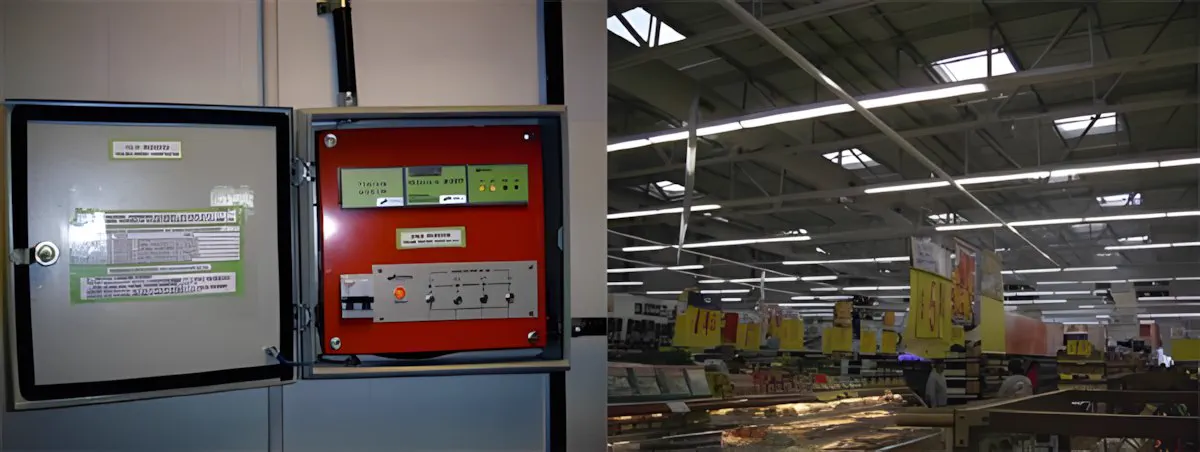

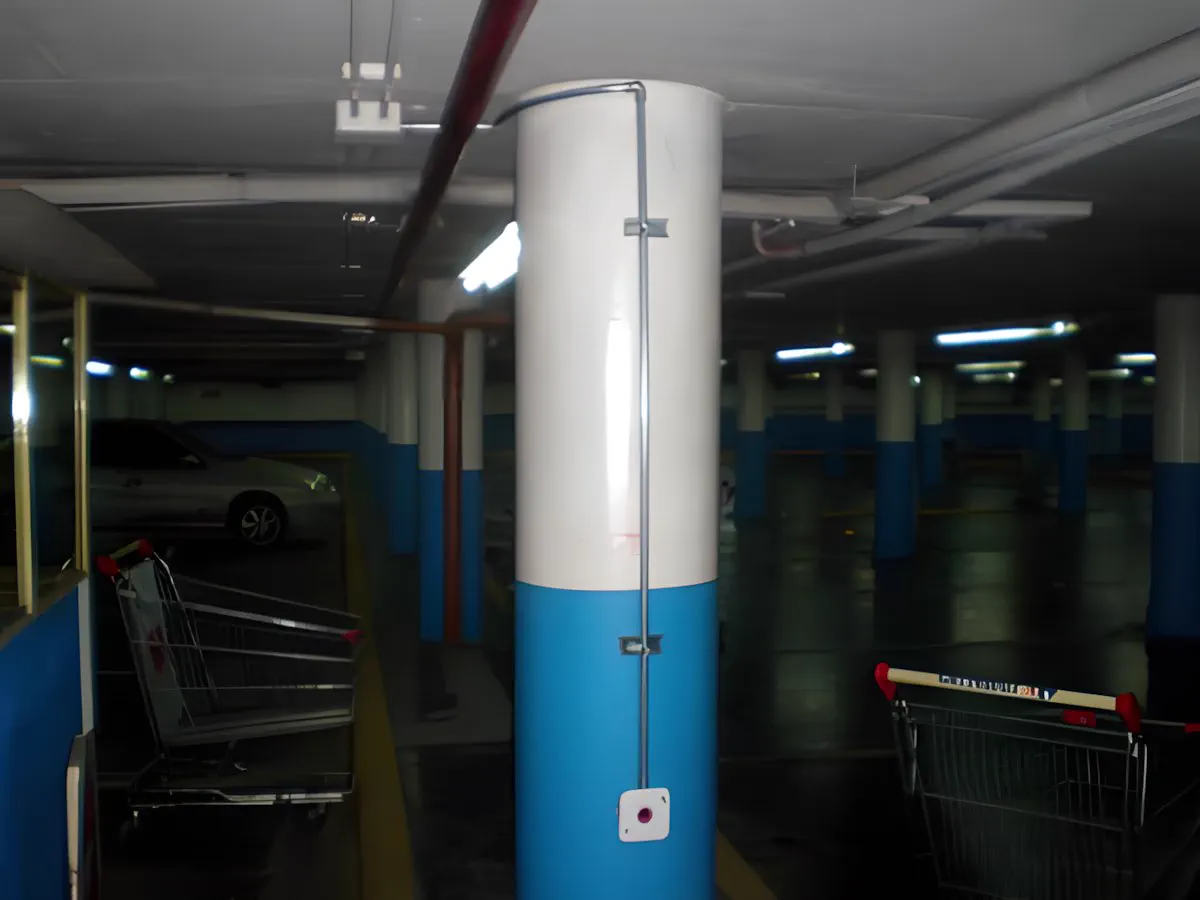

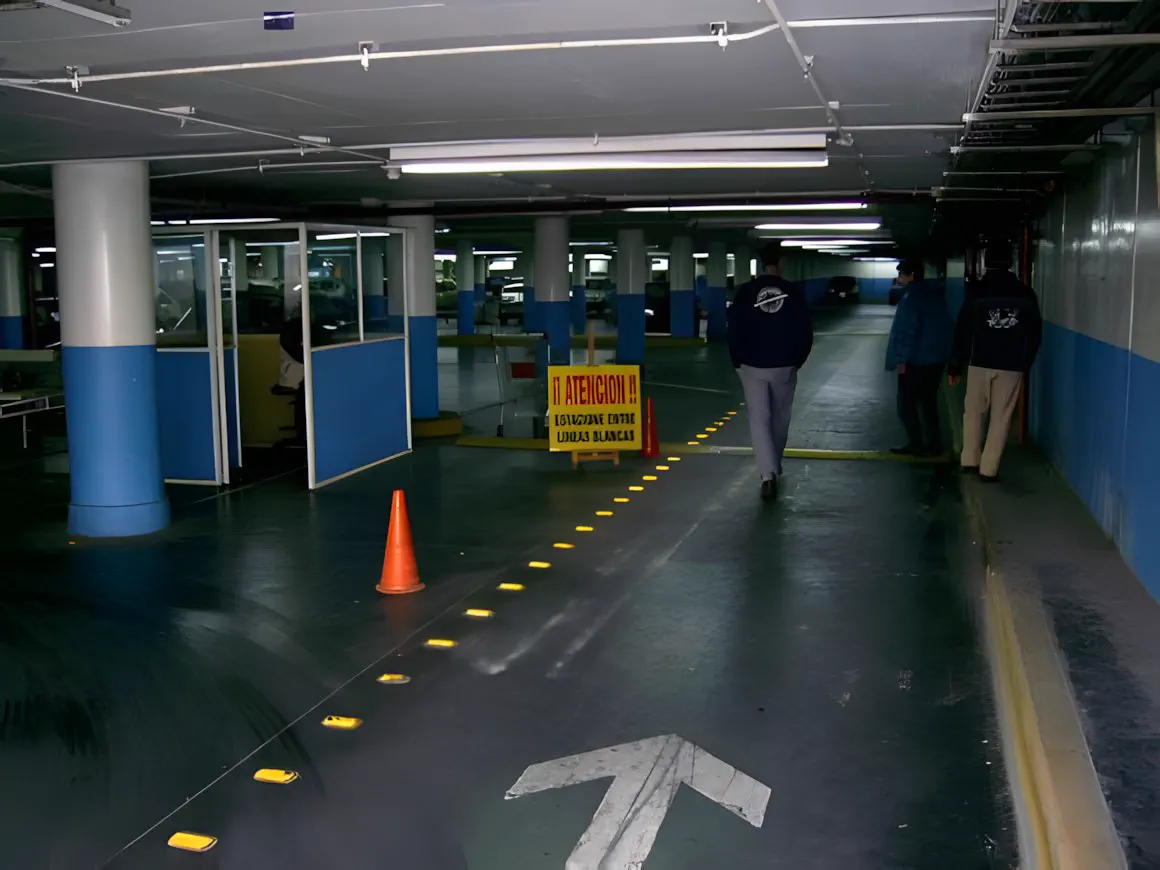

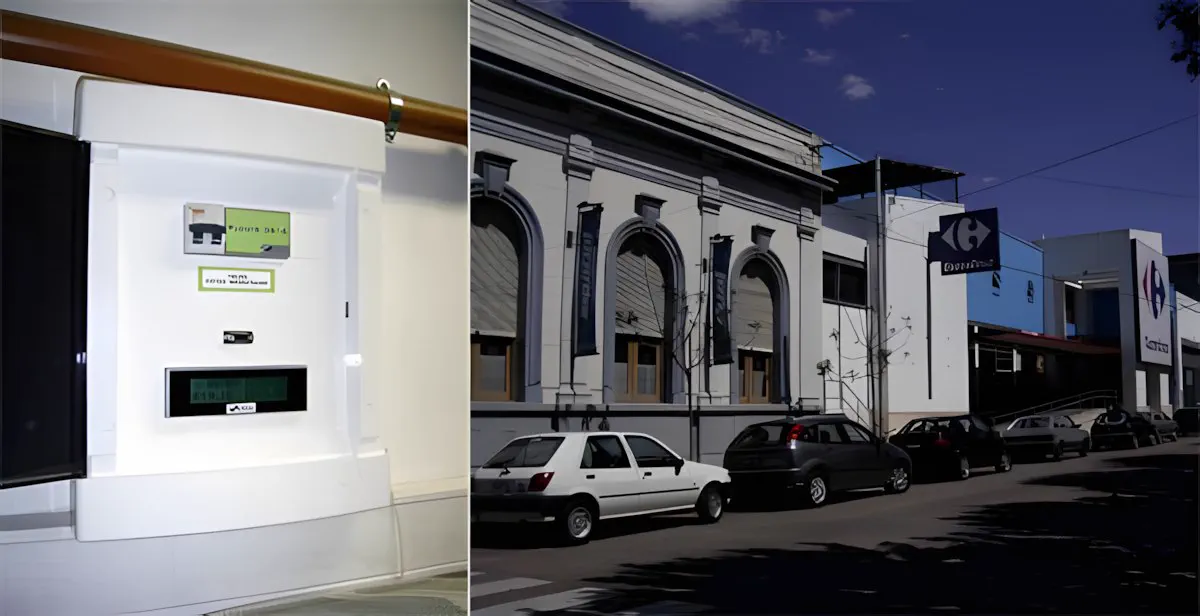

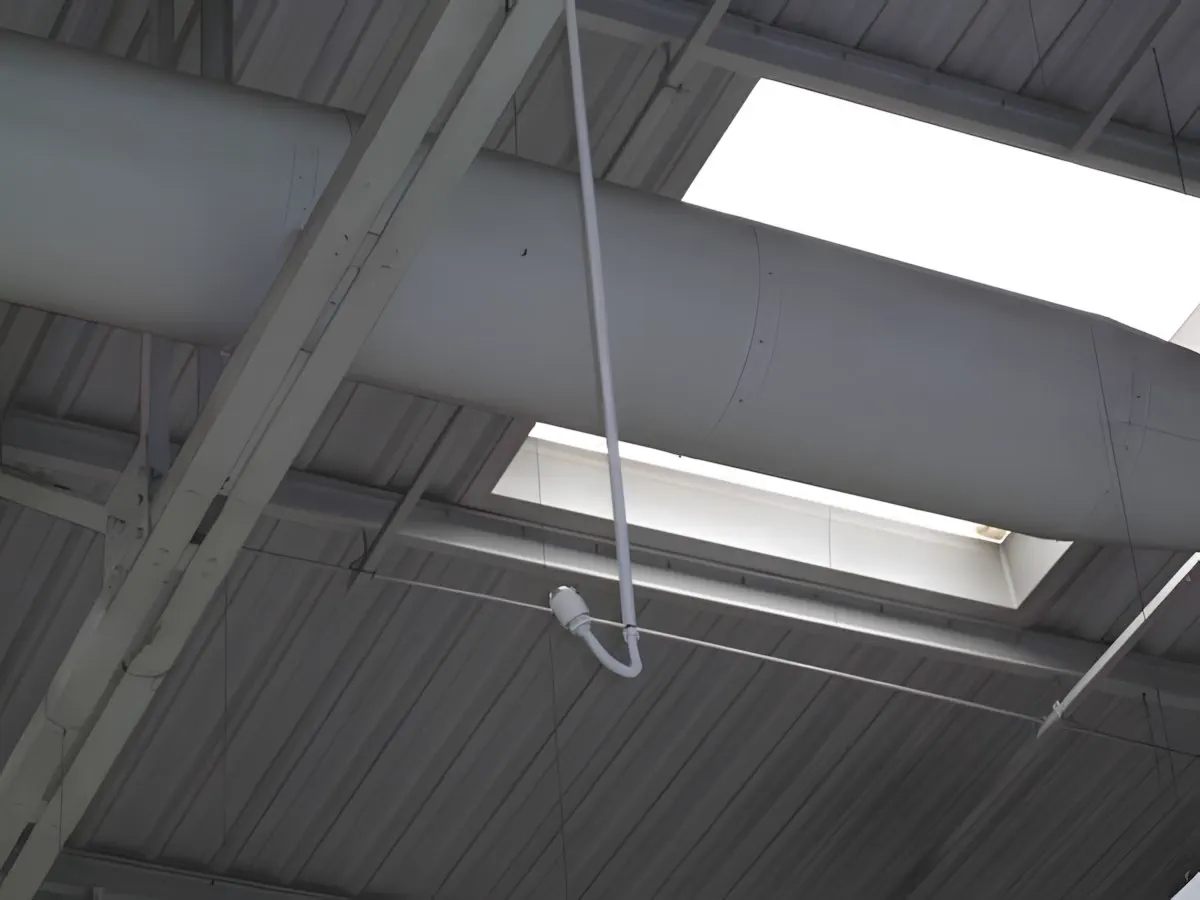

Carrefour Olavarría
Instalación del sistema de ahorro de energía para el control del consumo en la sucursal de Olavarría.

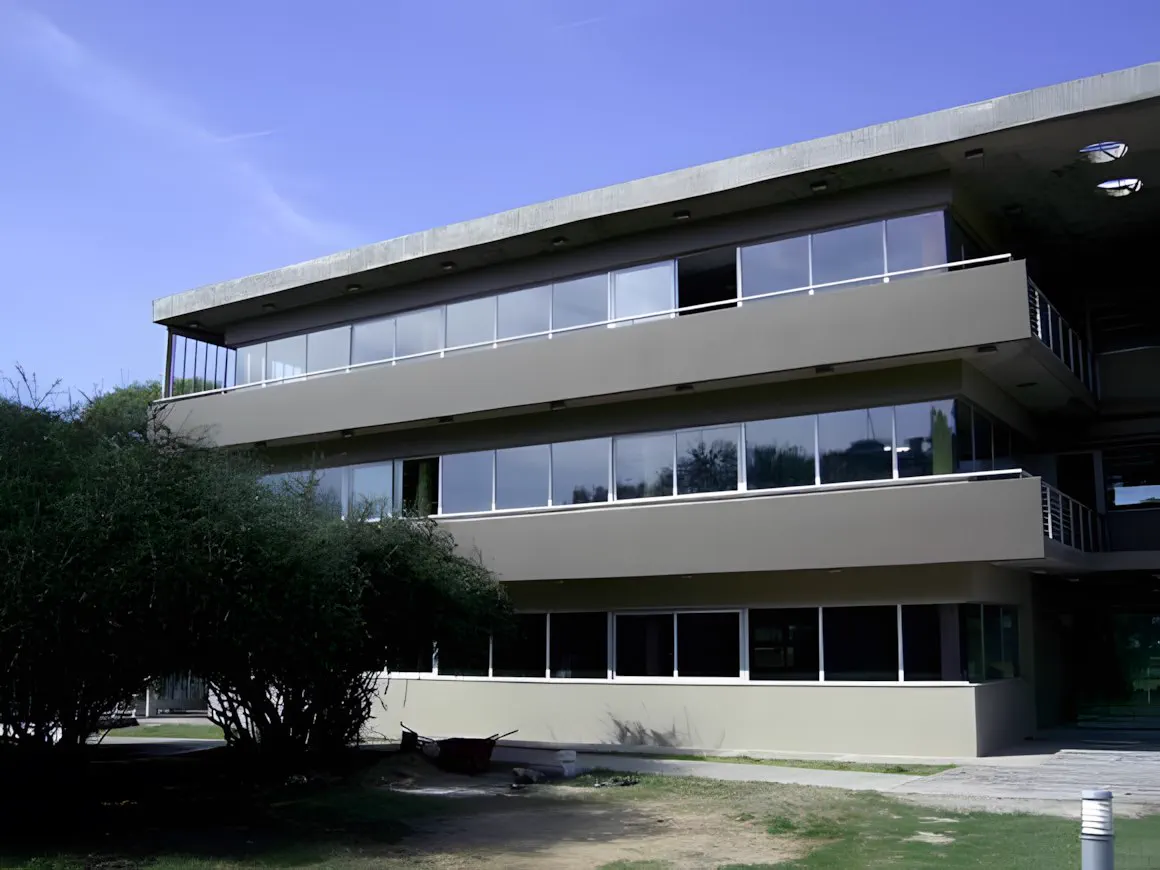

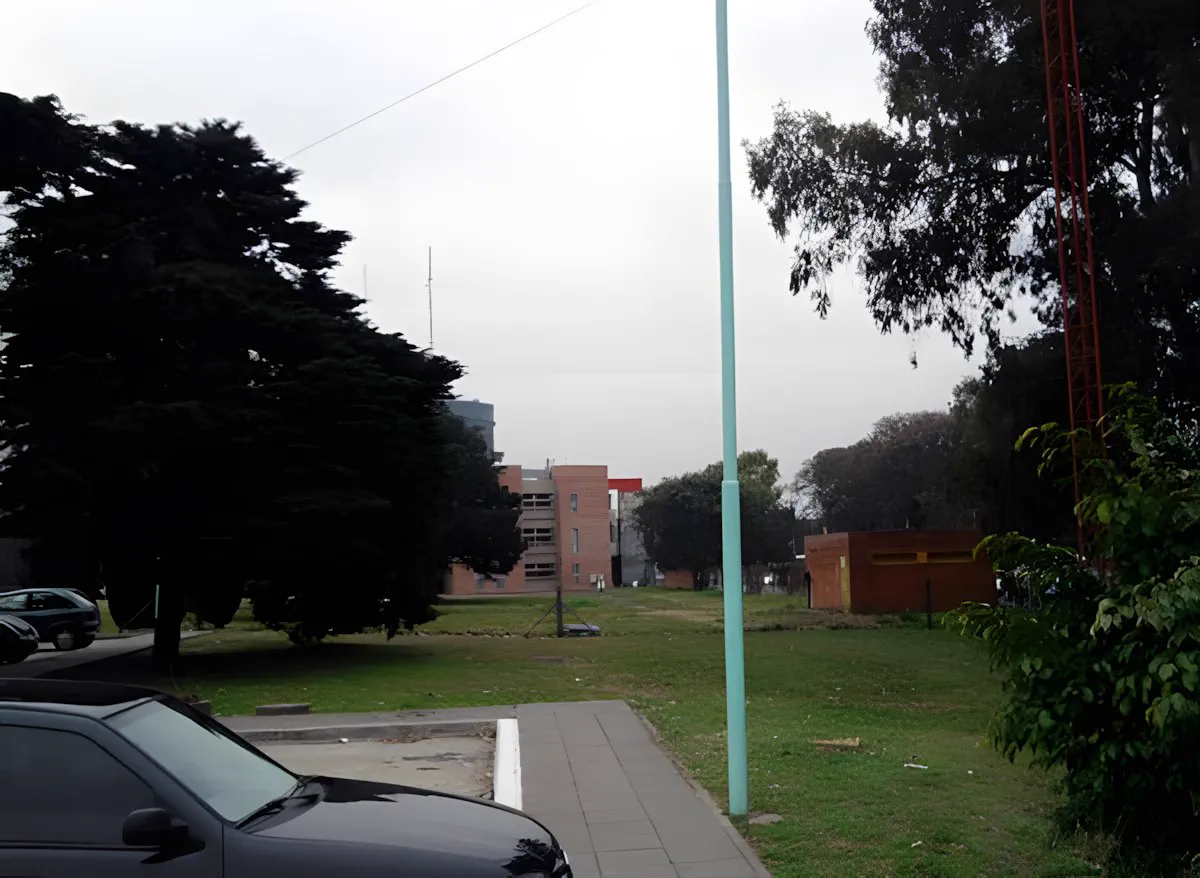

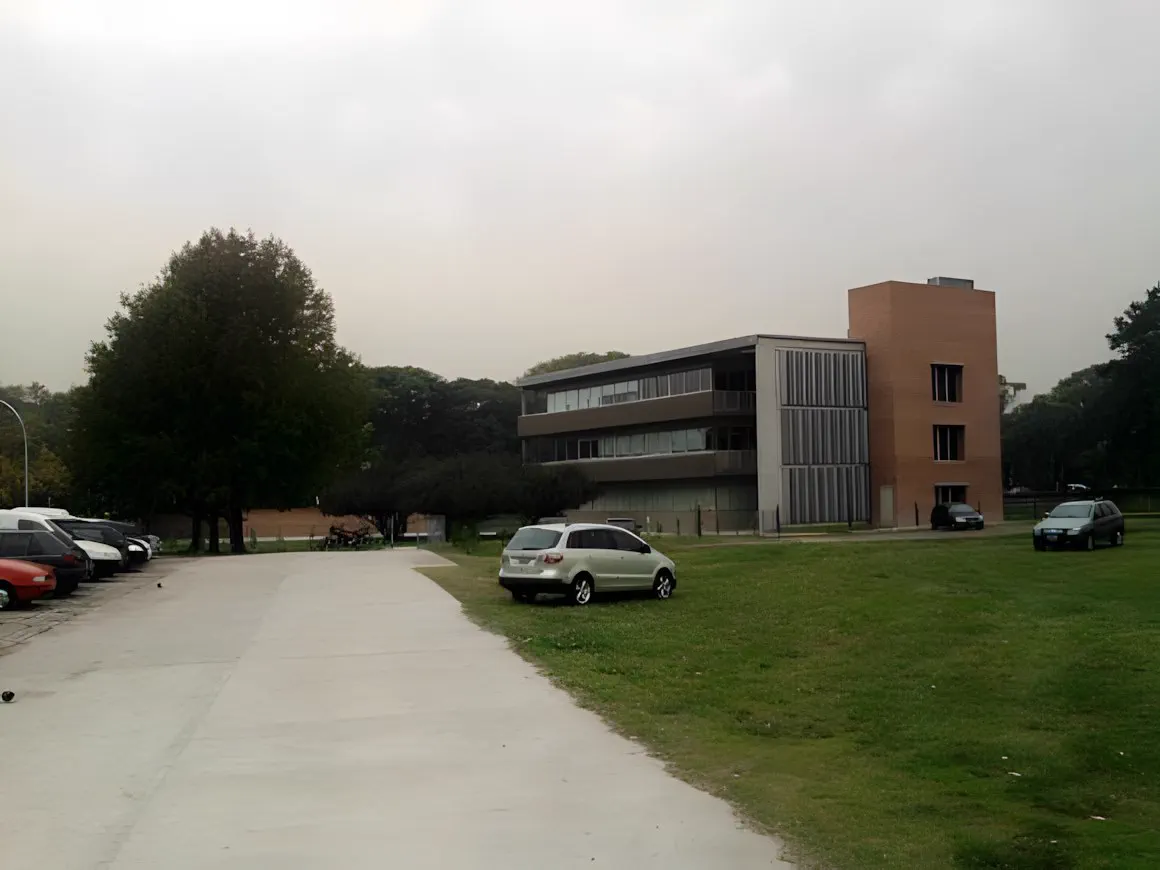

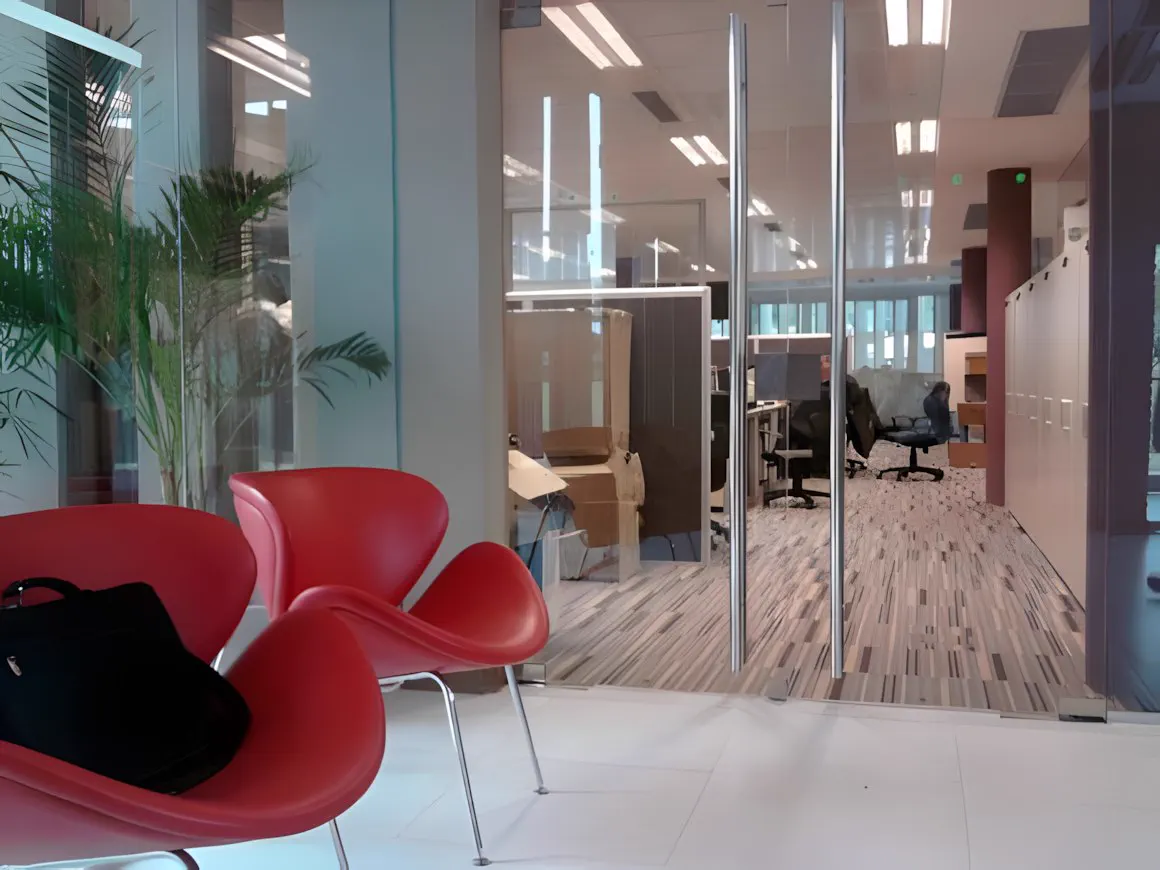

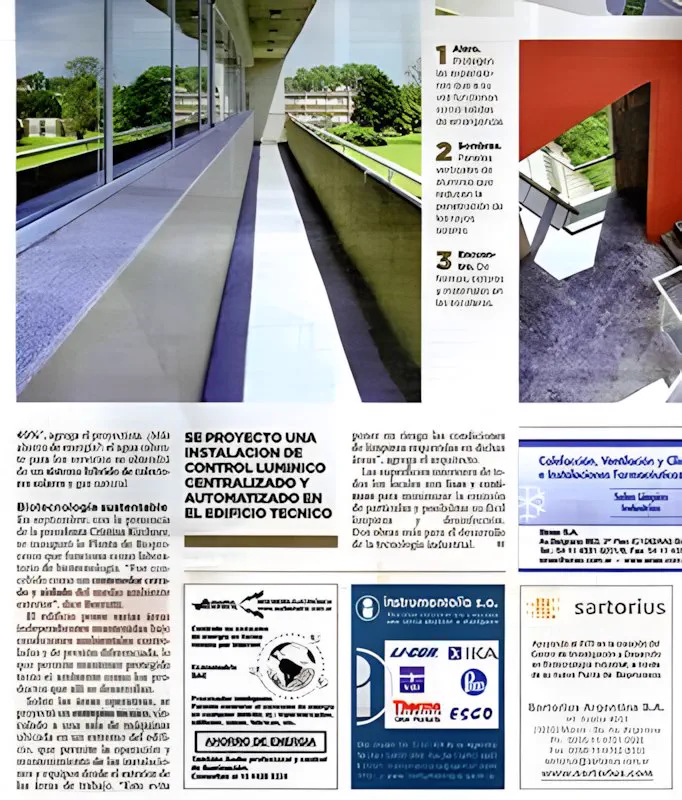

INTI

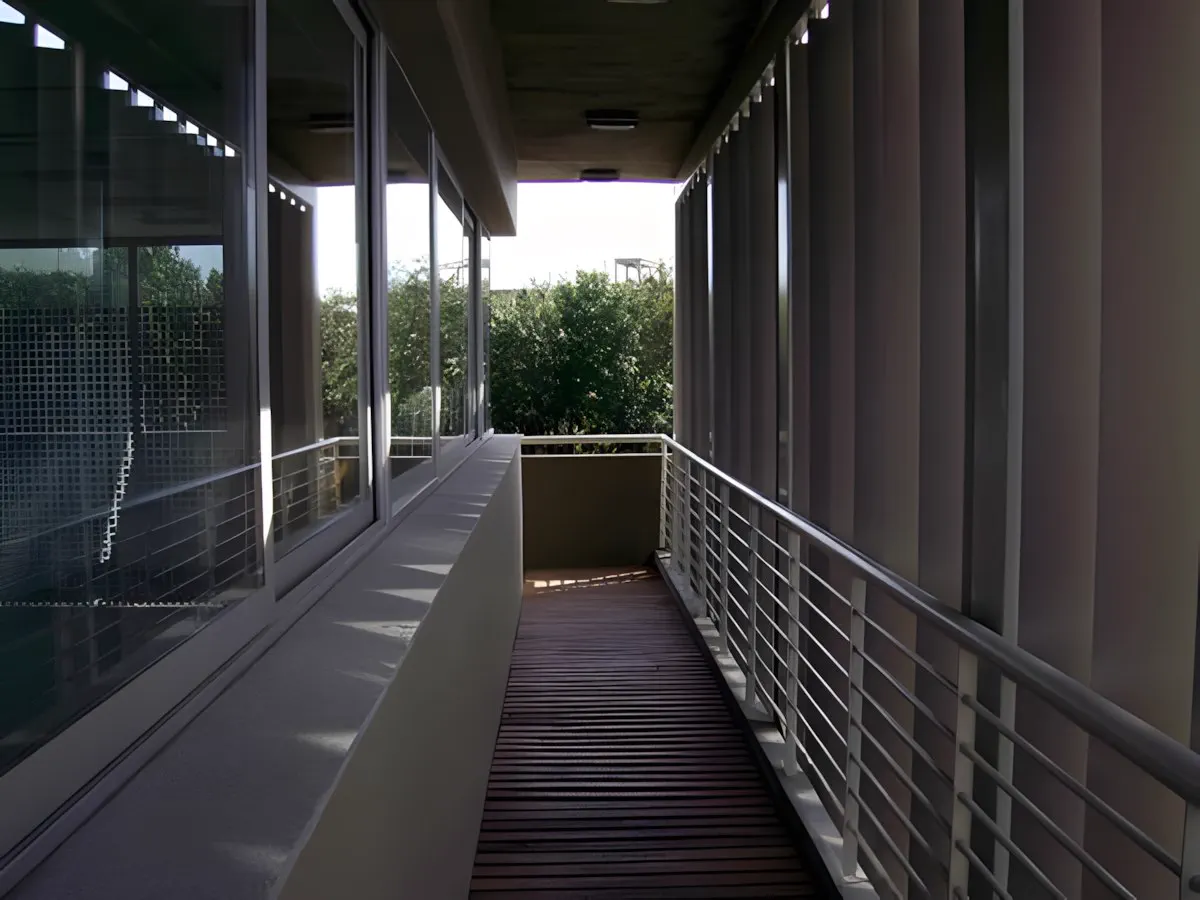

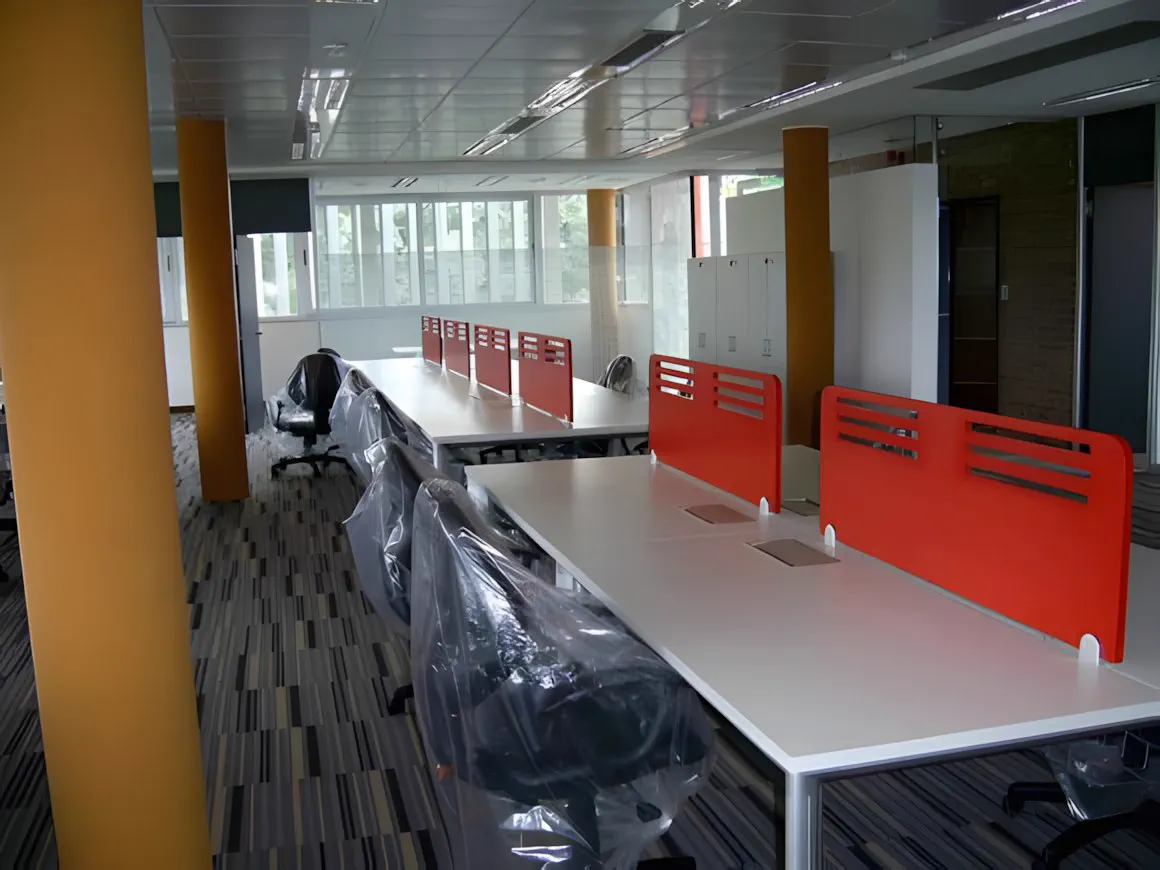

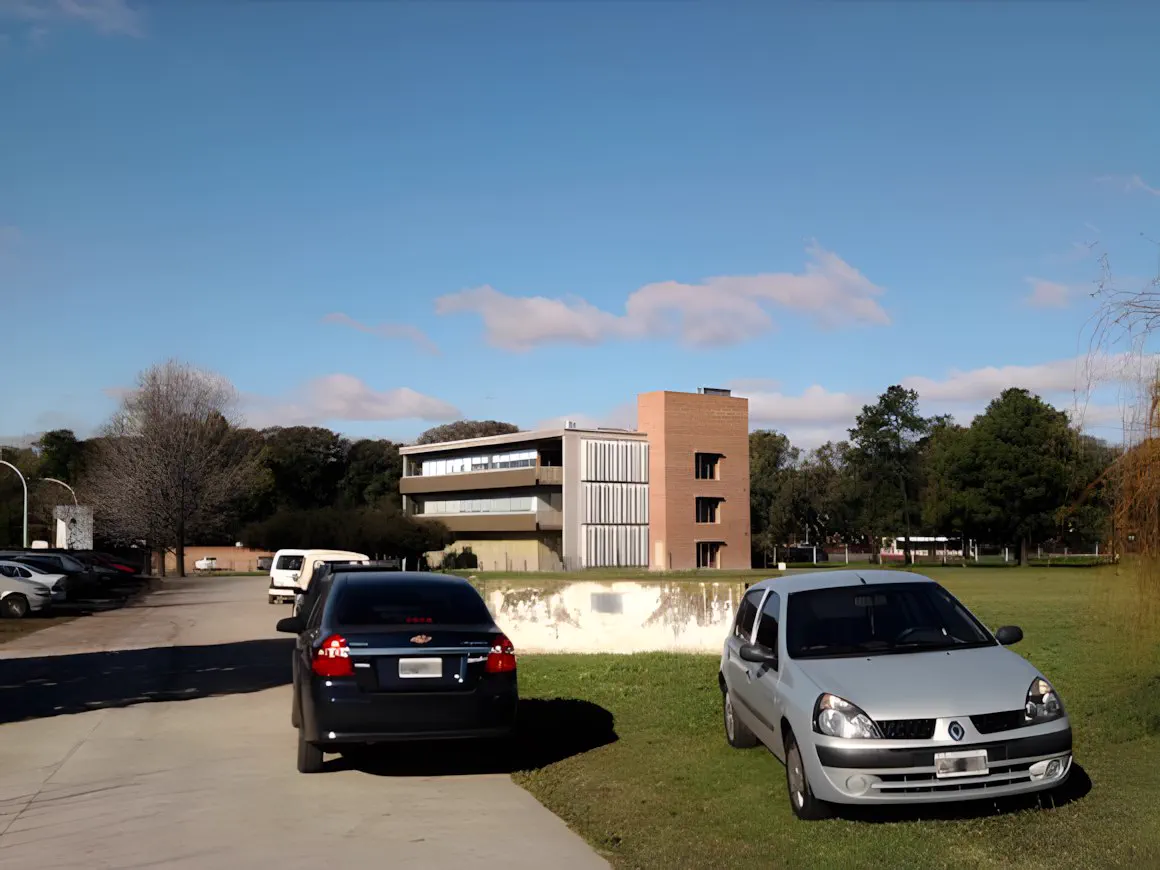

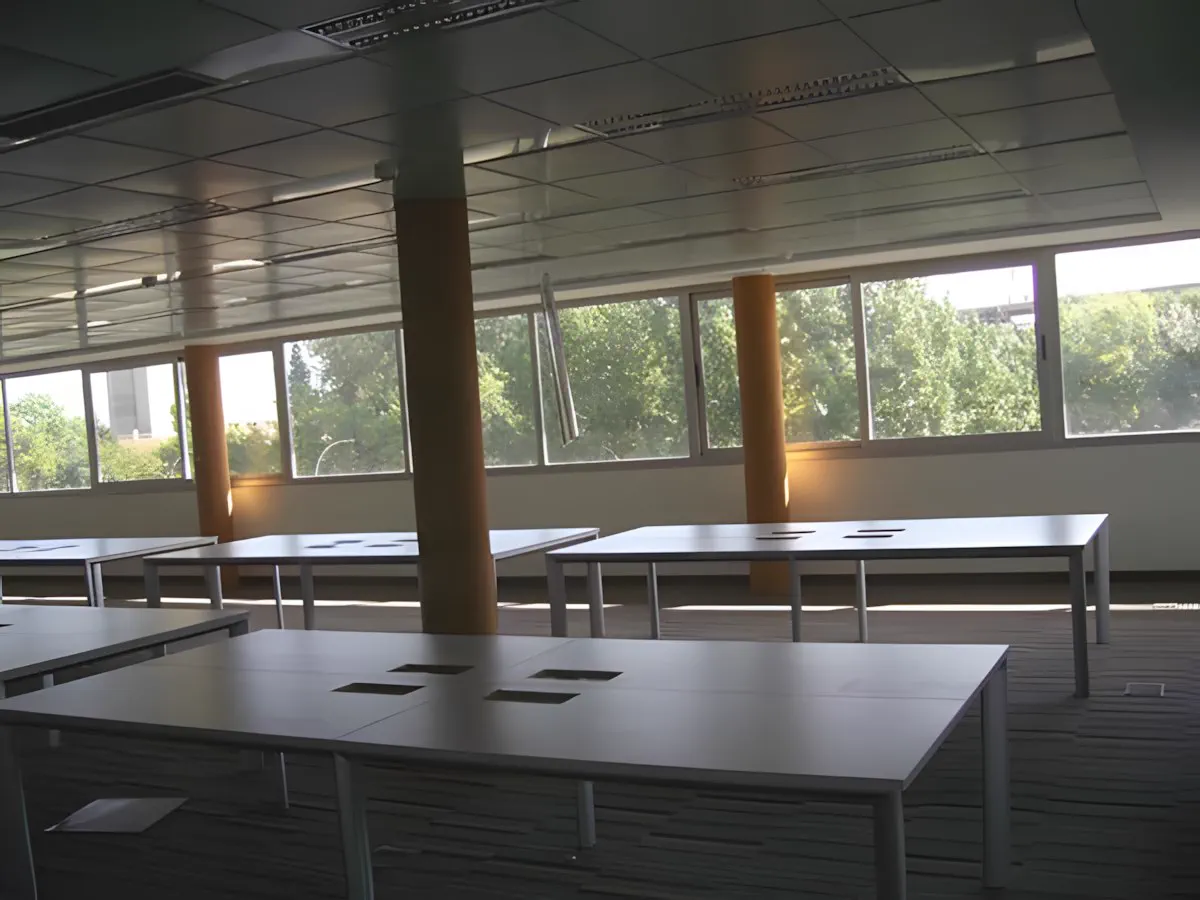

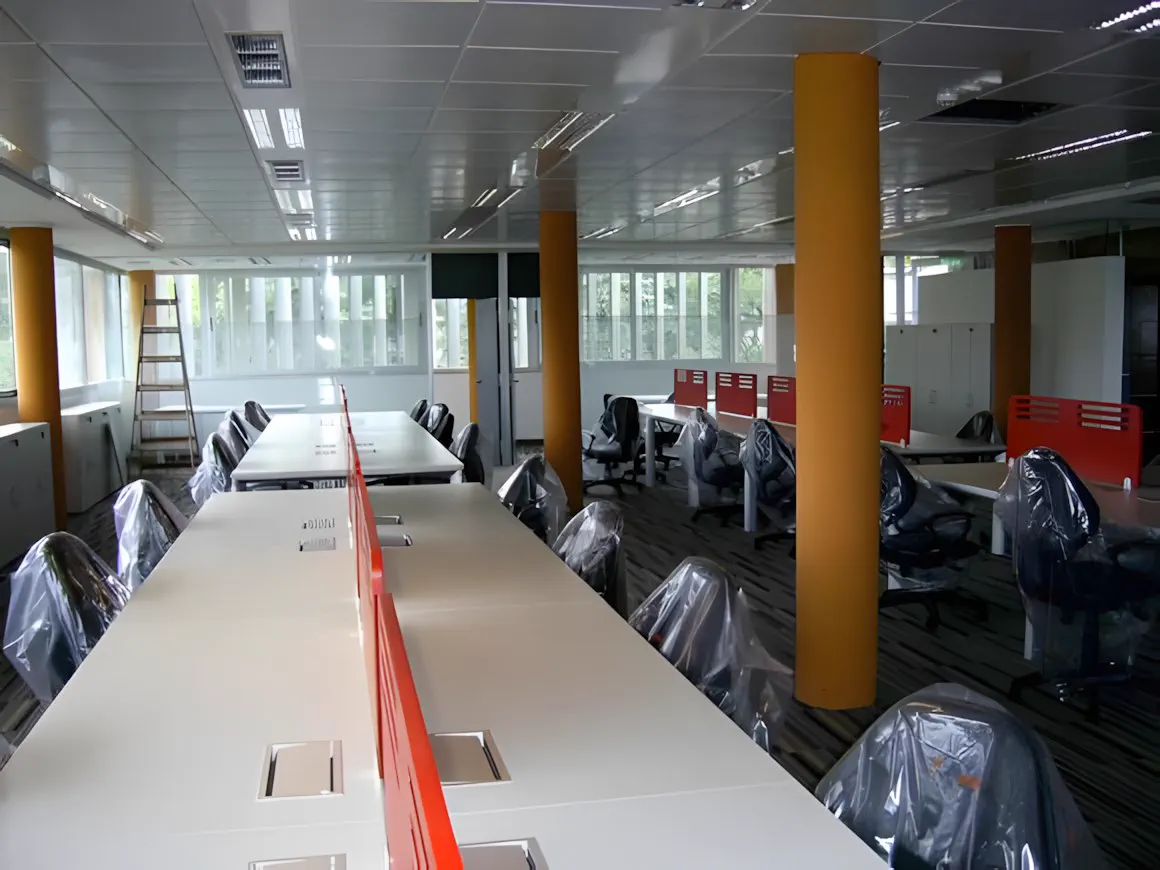

Edificio inteligente en el Instituto Nacional de Tecnología Industrial.
